KSK
Festo – KSK – 1209c Svenska
21
•
Observera att den nominella längden L ska utläsas ur KSK:s
typkod (t.ex. KSK-40-1000
L = 1 000 mm).
•

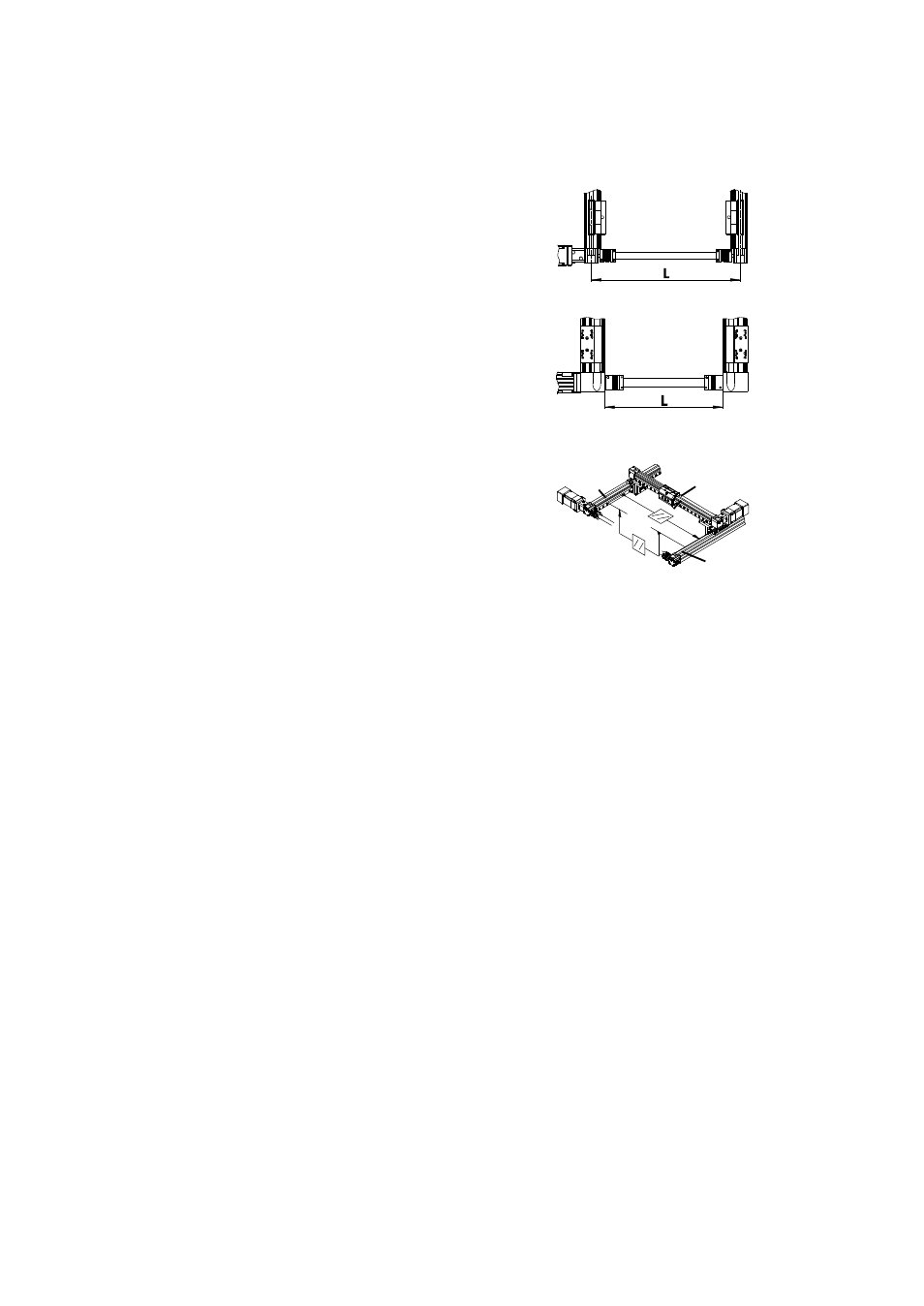

Placera kuggremsaxlarna på avsett avstånd L från varandra.
För DGE:
L
Z avstånd från axelns mitt till axelns mitt
För EGC/ELGA:
L
Z innerbredd mellan drivningslocken
Fig. 12
DGE
EGC/ELGA
•
Fäst en X-axel på grundkonstruktionen. Följ anvisningarna i
bruksanvisningen till axeln.
•
Fäst sedan den andra X-axeln. Axeln måste både riktas in
höjdled och i fråga om slidytornas inbördes parallellitet.
•
Skruva sedan i fästskruvarna utan att dra åt.
•
Skruva i X-axlarnas slider i samma ändläge.
•
Fäst Y-axeln på X-axlarnas slider.
•
Skjut Y-axeln fram och tillbaka över x-axlarnas hela
rörelsesträcka. Den andra X-axeln får därigenom sin slutgiltiga
justering.
•
Fäst den andra X-axeln med den aktuella uppriktningen och de
tillåtna förskjutningarna
∆k och ∆W ( 11 Karakteristik).
•
Kontrollera igen att axlarna inte kärvar.
•
Dra åt fästskruvarna.
Fig. 13
X
X
Y
