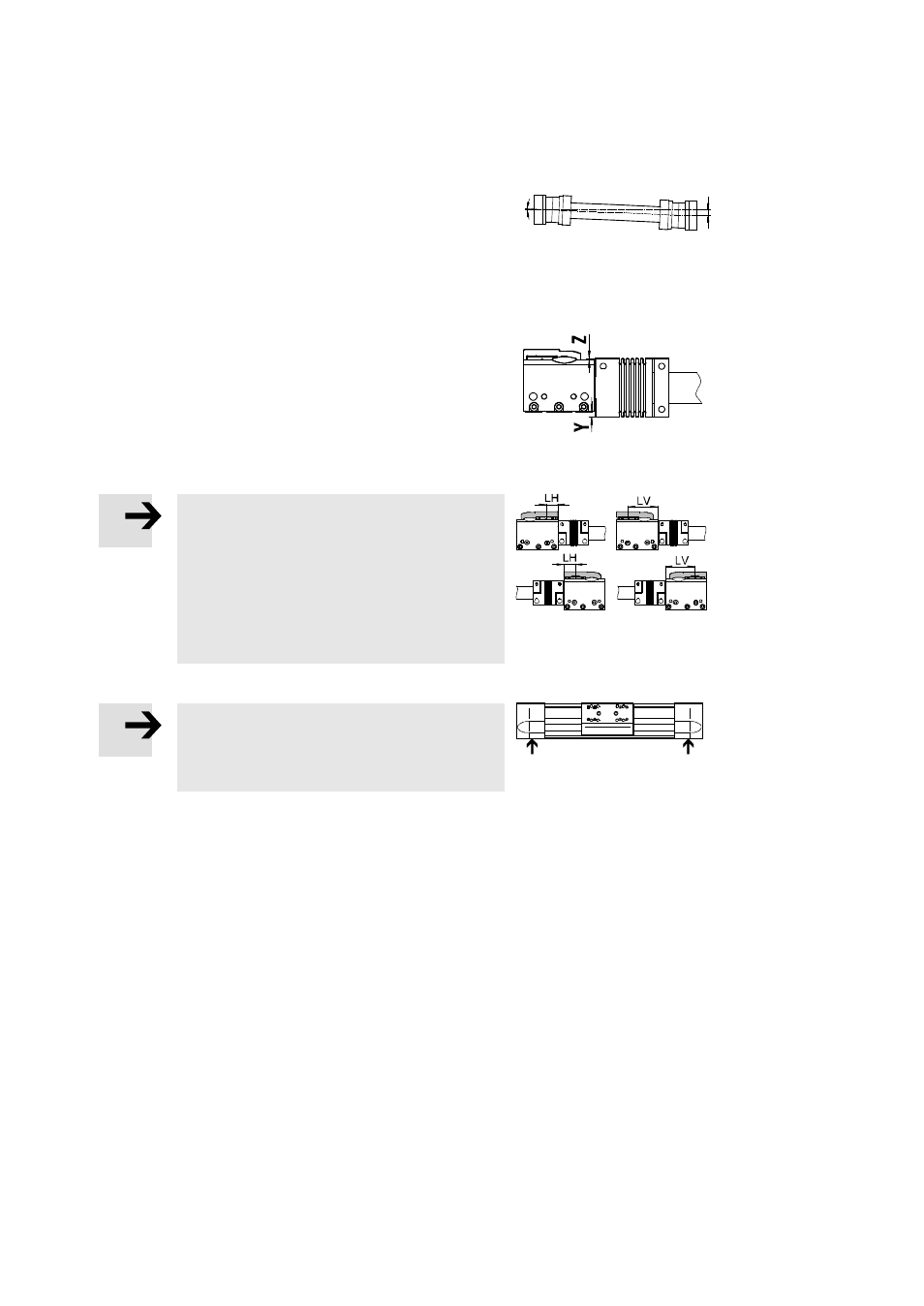

Убедитесь в том, что
допустимое радиальное смещение
∆Kr
не превышается.
Макс. допустимое радиальное смещение (
∆Kr), которое еще
может компенсироваться сильфонными муфтами, будет тем
больше, чем меньше перекосы между двумя осями (приво-
дами).
Зависимость двух величин описана на Fig. 22 в главе
“Графики характеристик”.
Fig. 8
ΔK
r
á
•
Сравните наружный диаметр муфты с размерами имеюще-
гося монтажного пространства.
В зависимости от сочетания размеров/длин муфты могут
выступать за контур привода с зубчатым ремнем.
•
Соблюдайте указания по монтажу и расстояниям между опо-
рами, приведенные в руководстве по эксплуатации привода.
Fig. 9
Для EGC:
Примечание
Несимметричная геометрия изделия EGC может
привести к ошибкам монтажа.
•
В случае разницы расстояний (LH и LV) соблю-
дайте центральное положение направляющей
относительно передней и задней поверхности
крышки. Присоединение возможно на всех
четырех концах полых валов.
Fig. 10
Для EGC-...-TB-KF-...-
Z с укороченными полыми валами:
Примечание
•
Помните о том, что монтаж цапфы вала для
типа EGC-...-TB-KF-...-Z разрешен только на
передней стороне.
