KSK
Festo – KSK – 1209c Svenska 19

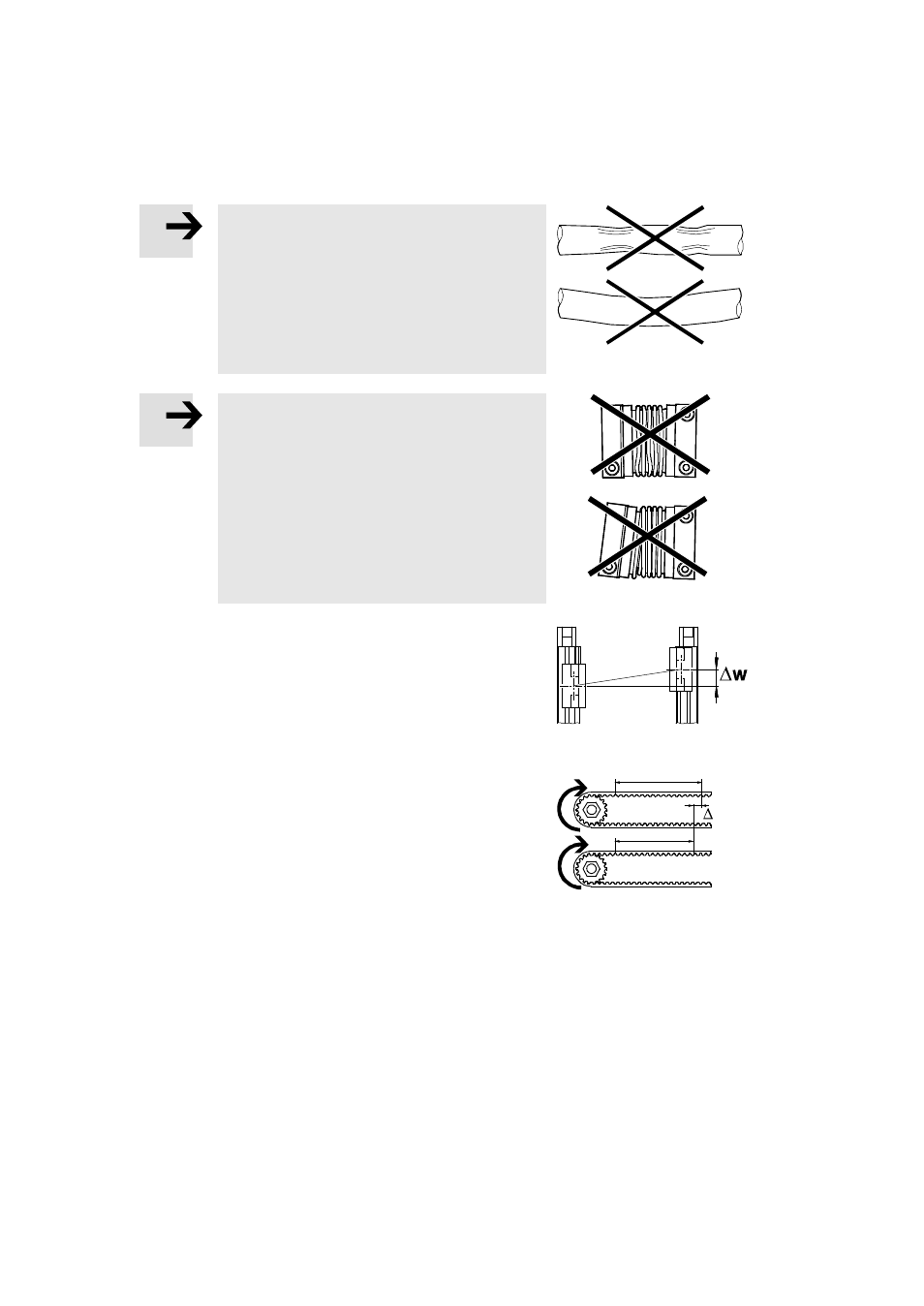

5 Montering
Information
Skadade axlar kan leda till att axelsynkroniseringen
inte fungerar.
• Kontrollera om det finns några transport- eller
lagringsskador på överföringsaxeln, särskilt
böjar, bucklor eller bockningar.
En KSK med sådana skador är inte lämplig för
fortsatt användning.
Fig. 4
Information
Skadade metallbälgar på kopplingarna kan leda till
att axelsynkroniseringen inte fungerar.
• Kontrollera om det finns böjar, bucklor eller
orundhet på kopplingens metallbälg.
En koppling med sådana skador är inte lämplig
för fortsatt användning.
Fig. 5
• Se till att axlarnas högsta tillåtna statiska slidförskjutning ∆w
hålls över hela rörelsesträckan ( Fig. 23 till Fig. 25). Genom
axeltorsionen är diagrammet redan justerat med den dynamiska
delen av förskjutningen.
Slidförskjutningen ∆w består av följande förskjutning:
– olika slidmatningar ∆k
– genom monteringstoleranser.
Fig. 6
För att fastställa förskjutningen ∆k:
• Mät rörelsesträckorna k1 och k2 för båda axlarnas slider vid
samma antal axeltappsvarv (om möjligt inom hela
slaglängdsområdet).
Förskjutningen ∆k beror på skillnaden i sträcka.
Fig. 7
k1
k2
k
