KSK
Festo – KSK – 1209c Русский
7
•
Обратите внимание: из кода заказа KSK следует взять номи-
нальную длину L (например, KSK-40-1000
L = 1000 мм).
•

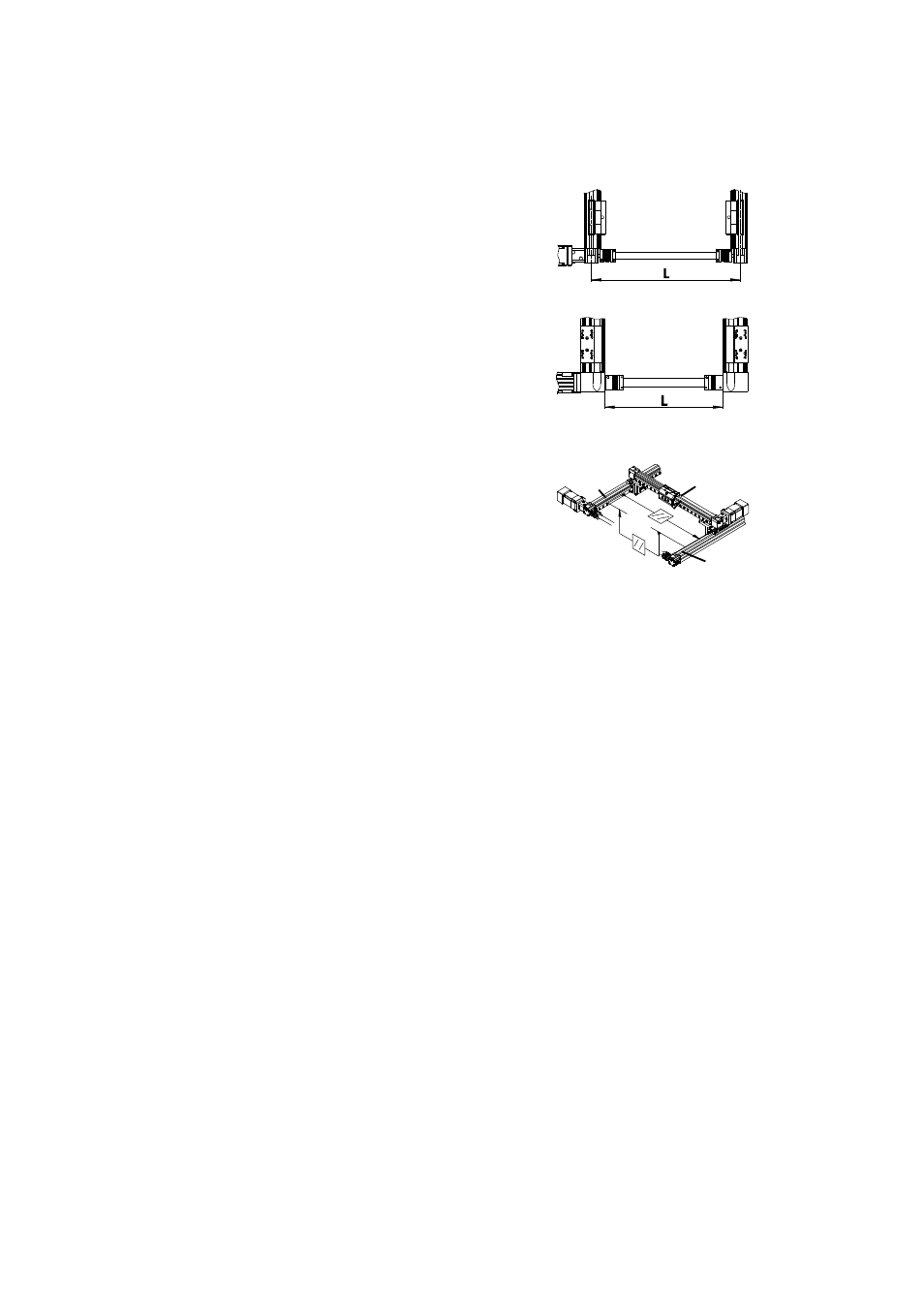

Расположите приводы с зубчатым ремнем на предусмотрен-
ном расстоянии L другот друга.
Для DGE:
L
Z Расстояние от середины привода
до середины привода
Для EGC/ELGA: L
Z Ширина в свету между крышками
приводов
Fig. 12
DGE
EGC/ELGA
•
Закрепите линейный привод X на базовой конструкции. При
этом соблюдайте указания, приведенные в руководстве по
эксплуатации привода.
•
Теперь закрепите второй линейный привод X. Привод следует
сориентировать (выровнять) как по высоте, так и относи-
тельно взаимной параллельности поверхностей кареток.
•
Вначале закрутите крепежные винты слегка.
•
Сдвиньте каретки приводов X в одно и то же конечное поло-
жение.
•
Закрепите привод Y на каретке приводов X.
•
Передвигайте привод Y по всему пути перемещения приво-
дов X туда-обратно. За счет этого второй привод X оконча-
тельно выравнивается.
•
Закрепите второй привод X при соблюдении достигнутой
ориентации и допустимых смещений
∆k и ∆W
(
11 “Графики характеристик”).
•
Снова проверьте легкость хода приводов.
•
Затяните крепежные винты до упора.
Fig. 13
X
X
Y
