5 монтаж, 5монтаж – Инструкция по эксплуатации Festo Соединительный вал
Страница 5
KSK
Festo – KSK – 1209c Русский
5
5
Монтаж
Примечание

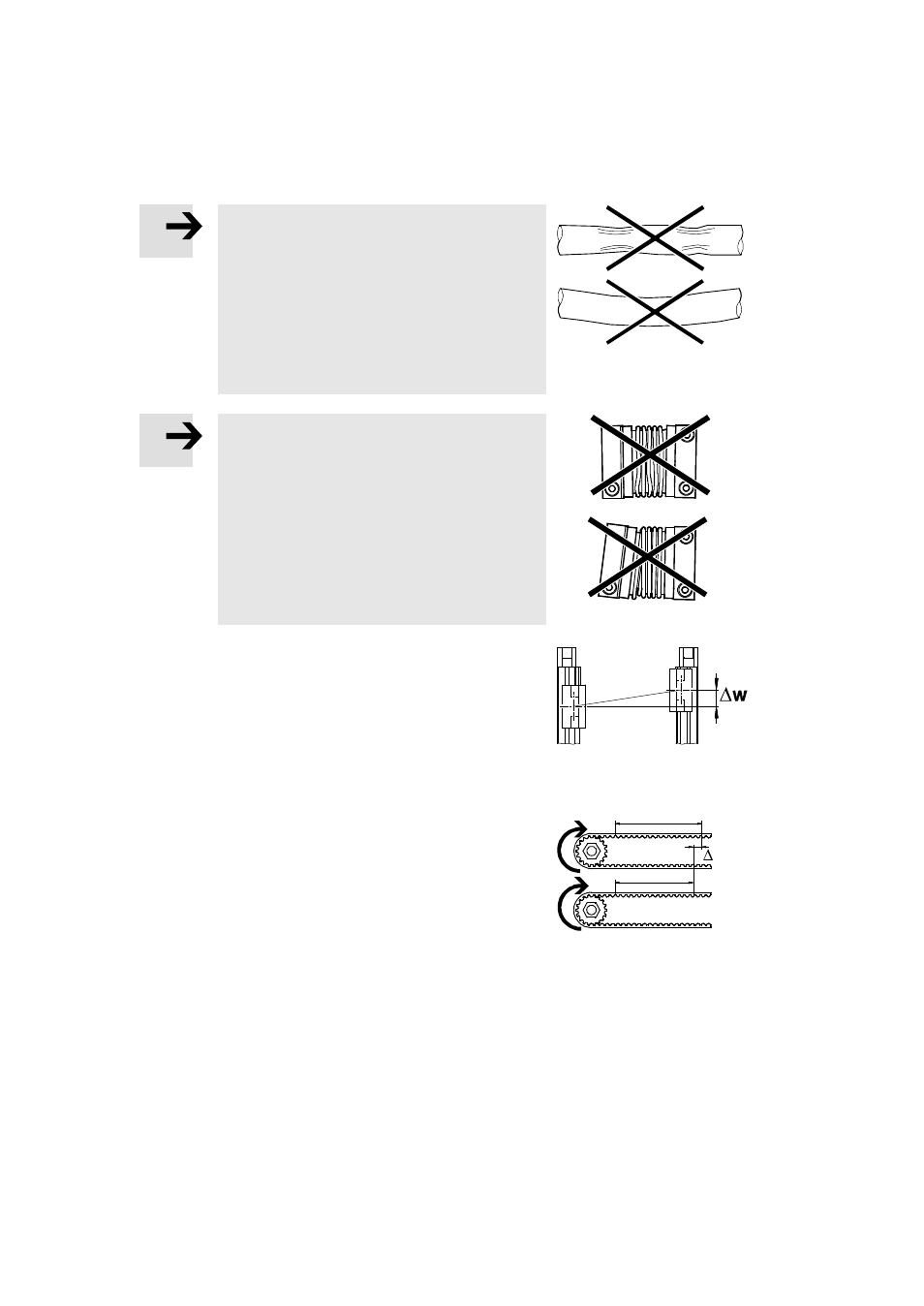

Поврежденные валы могут стать причиной отказа
системы синхронизации привода.
•
Проверьте соединительный вал на отсутствие
повреждений, полученных при транспорти-
ровке или хранении, прежде всего, изломов,
бугров или изгибов.
KSK с такими повреждениями непригоден для
дальнейшего использования.
Fig. 4
Примечание
Поврежденные металлические сильфоны муфт
могут стать причиной отказа системы синхрониза-
ции привода.
•
Проверьте металлические сильфоны муфты на
отсутствие изломов, бугров или отклонений от
круглости.
Муфта с такими повреждениями непригодна
для дальнейшего использования.
Fig. 5
•
Проследите за тем, чтобы максимально допустимое статиче-
ское
смещение каретки
∆w линейных приводов соблюда-
лось на всем пути перемещения (
Fig. 23 – Fig. 25). Диа-
грамма уже сокращена на величину динамической состав-
ляющей смещения за счет скручивания вала.
Смещение каретки
∆w рассчитывается, исходя из смещения:
–
различных подач каретки
∆k
–
с учетом монтажных допусков.
Fig. 6
Для определения смещения
∆k:
•
Измерьте пути перемещения k1 и k2 кареток по обеим осям
(приводам) при одинаковом числе оборотов цапф привод-
ного вала (по возможности – во всем диапазоне хода).
Смещение
∆k получается как разность отрезков.
Fig. 7
k1
k2
k
