5.1
Montering – förberedelser
(endast med KSK i kombination med kuggremsaxlarna EGC/ELGA)
1. Demontera tätningsbrickan
8 på önskad anslutningssida
(t.ex. med en skruvmejsel).
2. Skjut sliden till ändläget, där den ihåliga axeln inte kan vridas
när axeltappen dras åt.

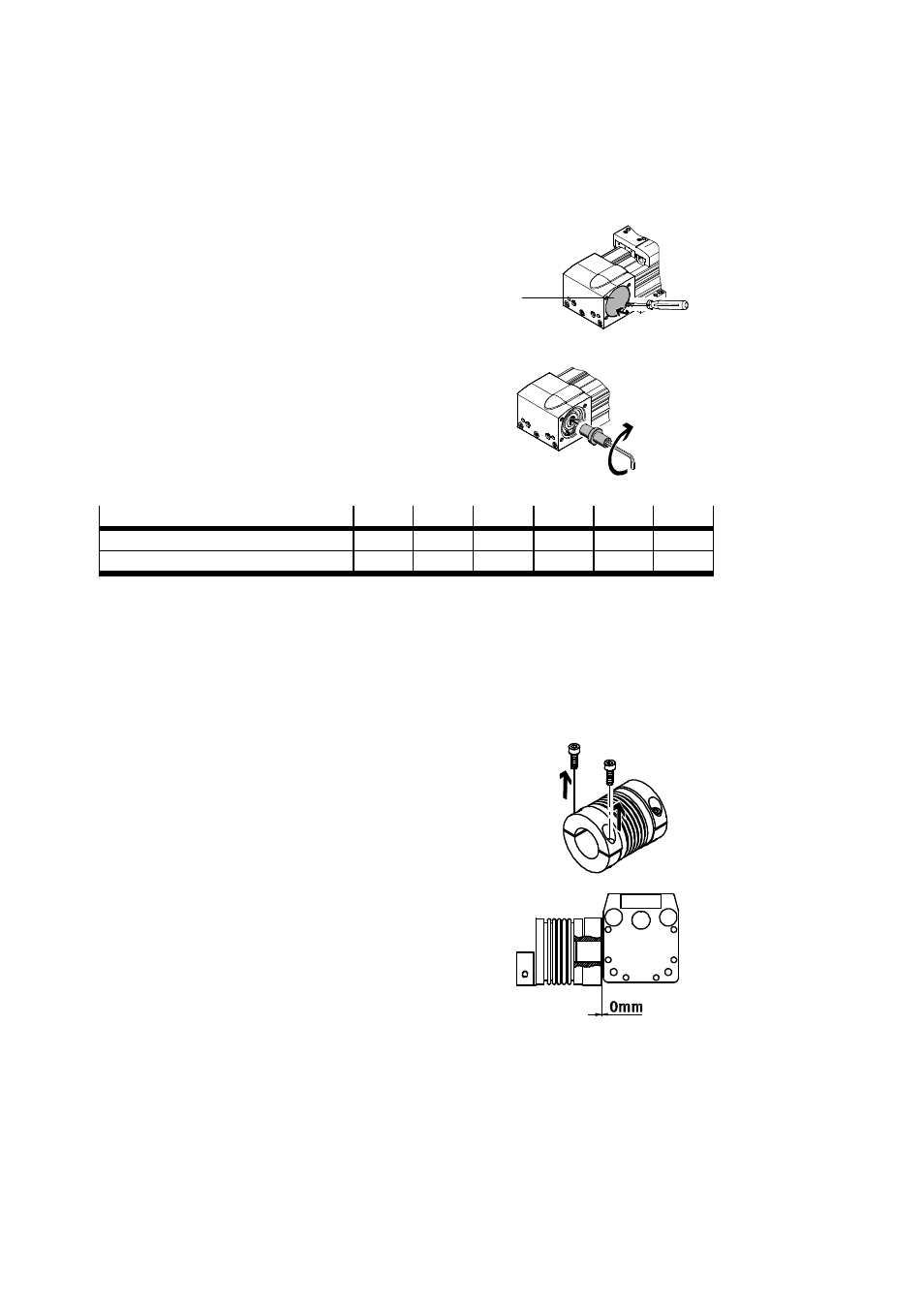

Fig. 14
8
3. Skjut den medföljande axeltappen till anslaget i den ihåliga
axeln EGC/ELGA. Åtdragningsmomentet sammanfattas i
följande tabell.
•
Observera att för höga åtdragningsmoment kan förstöra
EGC/ELGA.
Fig. 15
Storlek
50
70
A-70
80
120
185
Åtdragningsmoment EGC
[Nm]
1
1,5
–
7
14
60
Åtdragningsmoment ELGA
[Nm]
–
–
7
8,5
14
–
Tab. 1
Med KSK-185:
•
För fastklämning av röret skjuter du den bifogade pluggen
4 till anslaget i överföringsaxelns båda
ändar.
5.2
Montering – genomförande (gäller för alla KSK-produkter)
•
Skruva ur det delade halvskalens kopplingsskruvar.
•
Rengör kopplingens, axeltappens och överföringsaxelns
kontaktytor.
Dessa komponenter fungerar endast om de är olje- och fettfria.
Fig. 16
•
Skjut kopplingarna med det odelade navet fram till anslaget på
axeltapparna.
•
Börja med att skruva in kopplingsskruvarna utan att dra åt för
att fixera kopplingen.
Fig. 17
