DHTG
4
Festo – DHTG – 1404d Русский
1

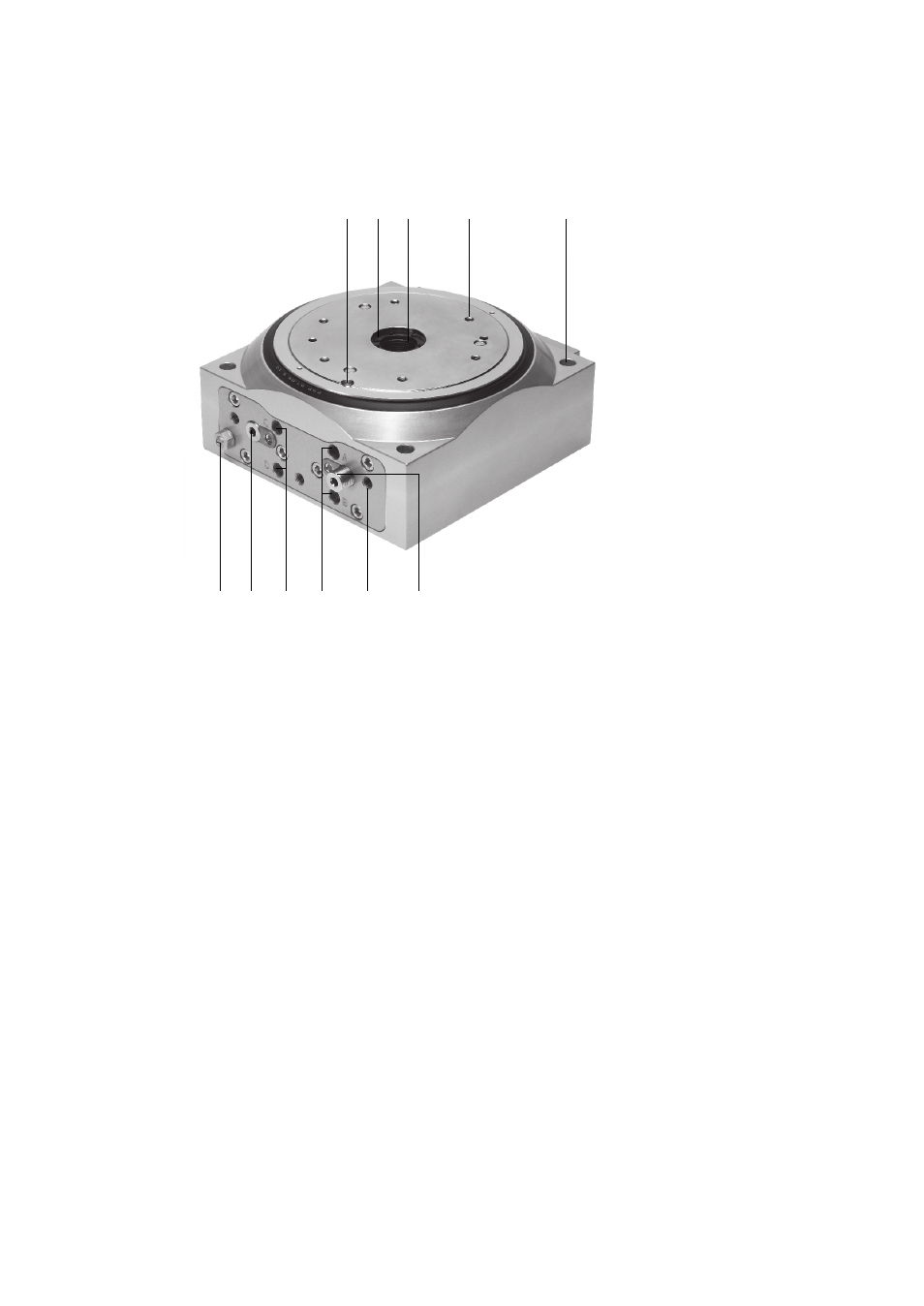

Элементы управления и места соединений
1 2 3
5
6
7
8
9
aJ
4
6
1 Стопорный винт подшипника стола
2 Резьбовое и штифтовое отверстие для
переходника
3 Сквозное отверстие для подвода кабелей и
шлангов
4 Резьбовое и штифтовое отверстие для
плиты
5 Центровочное, сквозное отверстие и
резьба для крепления
6 Регулировочный винт для настройки
демпфирования
7 Резьбовое отверстие для датчиков,
используемых для определения позиции
8 Пневматические каналы А и В для
вращения вправо или влево
9 Пневматические каналы C и D для
возвратно-поступательного движения
(при поставке закрыты заглушками)
aJ Дроссель с обратным клапаном для
регулировки скорости
Fig. 1
