Avlägsna transportemballage såsom folier, kapslingar och kartongbitar (förutom eventuella
täcklock i de pneumatiska anslutningarna och i hålen för lägesgivarna). Förpackningsmaterialet kan
återvinnas (undantag: oljepapper = restavfall).
•
Använd produkten i originalutförande, gör inte egna förändringar på den.
•
Observera åtdragningsmomentens toleranser. Om uppgift saknas gäller
toleransen ±20 %.
5
Montering
5.1
Mekanisk montering
•
Se till att det finns tillräckligt med utrymme för de pneumatiska anslutningarna, ombyggnad eller
stötdämparbyte.
•

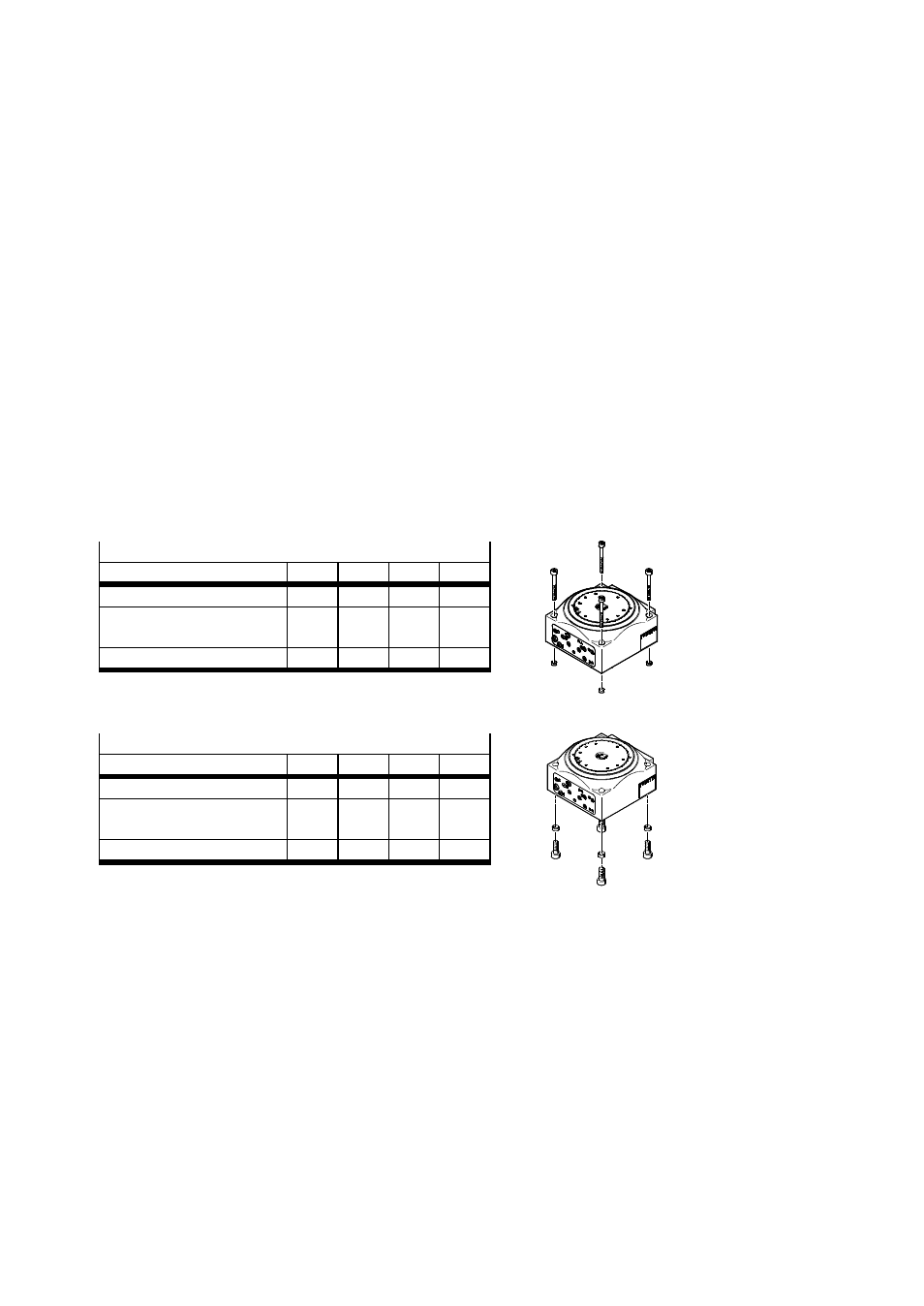

Fäst DHTG med fyra skruvar och centreringshylsor ZBH.
Åtdragningsmoment
Tab. 1, Tab. 2.
Direktmontering uppifrån
Dimension
65
90
140
220
Skruv
M4
M6
M6
M8
Försänkning
för centreringshylsa
[mm]
7
12
12
15
Åtdragningsmoment
[Nm]
2,9
9,9
9,9
24
Tab. 1
Direktmontering nedifrån
Dimension
65
90
140
220
Skruv
M5
M8
M8
M10
Försänkning
för centreringshylsa
[mm]
7
12
12
15
Åtdragningsmoment
[Nm]
5,9
24
24
47
Tab. 2
Fig. 3
Fig. 4
