DHTG
12 Festo – DHTG – 1404d Русский

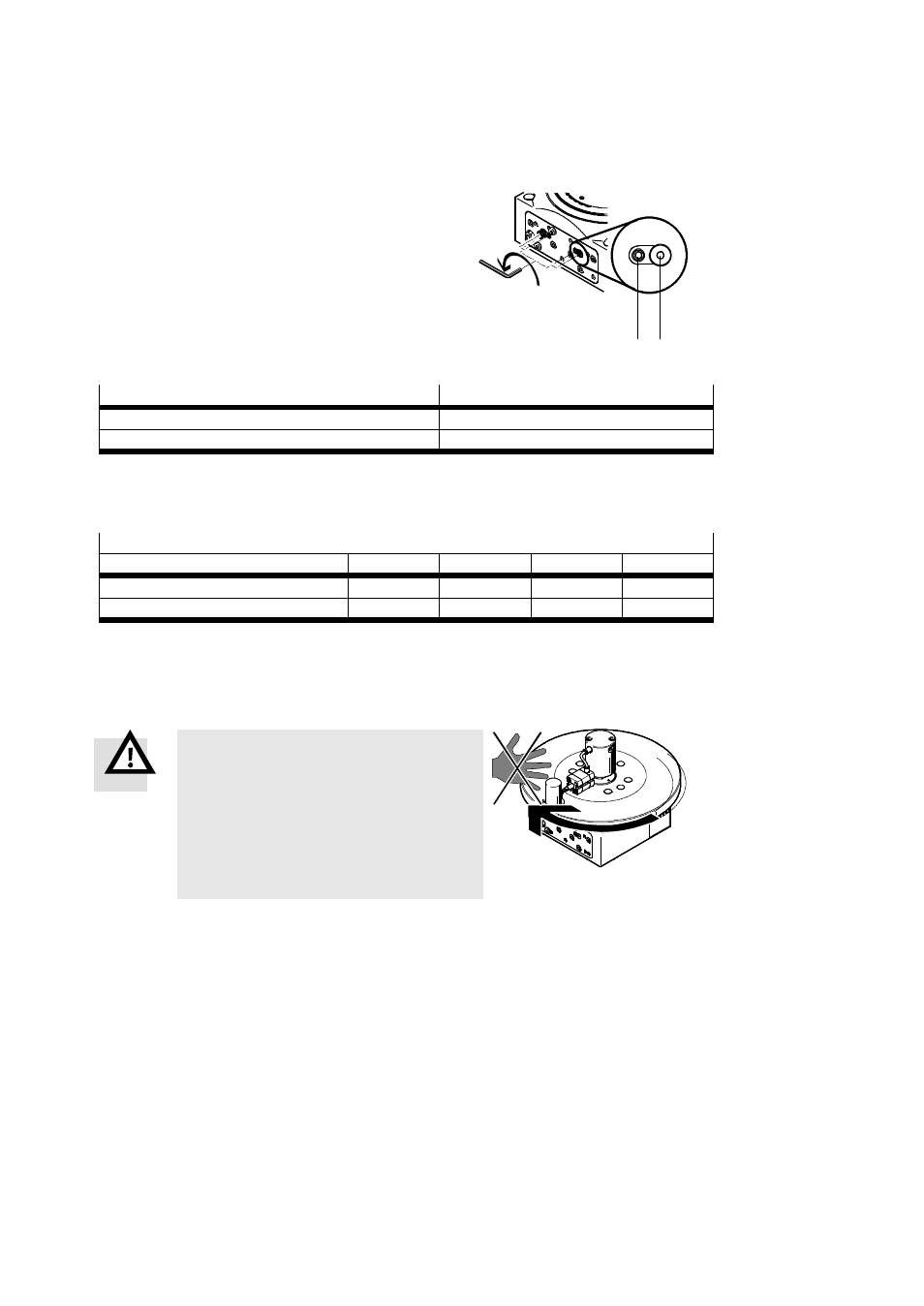

Для настройки демпфирования:
• Ослабьте фиксирующий элемент (K) на один оборот.
• Поворачивайте регулировочный винт 6 до тех пор, пока
не будет достигнуто желаемое демпфирование. При
перемещении в конечное положение поворотный стол
не должен ударяться слишком сильно, чтобы не
сработала защита от перегрузки. Не допускается
превышение максимального момента инерции масс.
6 (K)
Fig. 11
Направление вращения регулировочного винта 6 Реакция
по часовой стрелке
1)
Демпфирование усиливается
против часовой стрелки Демпфирование ослабляется
1) Затянуть регулировочный винт максимально плотно
Tab. 14
• Снова затянуть фиксирующий элемент (К).
Момент затяжки
Типоразмер 65 90 140 220
Размер ключа 2,5 2,5 4 4
Момент затяжки [Н·м] 0,8 0,8 2,5 2,5
Tab. 15
7 Управление и эксплуатация
Предупреждение
Опасность травмирования из-за вращающейся
нагрузки.
• Обеспечьте, чтобы в зоне
перемещений DHTG никого не было, и
чтобы туда не попадали никакие
посторонние предметы (например, путем
использования защитной решетки).
• Учитывайте момент инерции масс в зависимости от частоты переключений или частоты циклов
( “Графики характеристик”).
– На диаграмме частоты переключения можно считывать максимально достижимую частоту
переключения в зависимости от момента инерции масс. По ней через T = 60/f может быть
рассчитано время переключения. Время переключения получено из следующих
составляющих: время переключения = разблокировка, вращение, блокировка и
возвратный ход рабочего поршня.
Fig. 12
