DHTG
Festo – DHTG – 1404d Русский
15
Для переналадки с правого вращения (по часовой стрелке) (состояние поставки) на левое
вращение (против часовой стрелки):
1. Ослабьте фиксирующий элемент (K) регулировочного винта на один оборот.
2. Выверните регулировочный винт
6 на несколько оборотов.
3. Выверните дроссель
aJ и крепежные винты (М) из соединительной пластины.
4. Демонтируйте с амортизатора стопорное кольцо (S) с помощью съемных клещей.
5. Установите:
–
амортизатор со стопорным кольцом в расположенное рядом отверстие поршня.
–
уплотнительное кольцо (P) / буфер (для DHTG-65) в расположенный рядом паз
–
распорку (T) в то же отверстие (распорка отсутствует при делении на 2 или 3 равные части)
–
соединительную пластину с крепежными винтами и дроссель – в обратном порядке
(момент затяжки
Tab. 17).
6. Выкрутите крепежные винты (N) из стопорной пластины.
7. Вначале выкрутите:
–
оба запорных винта (О), расположенных на обратной стороне стопорной пластины,
–
затем вкрутите их обратно в открытые до этого времени отверстия (момент затяжки
Tab. 17).
Открытые отверстия
(R) или (L) на Fig. 14 определяют направление вращения Открыты
(отверстия (R) : правое вращение (по часовой стрелке)).
8. Снова затяните крепежные винты (N) стопорной пластины (Момент затяжки
Tab. 17).
Поворотный стол, как и раньше, приводится в действие пневматически.
9. Снова закручивайте регулировочный винт
6 до тех пор, пока не будет достигнуто нужное
демпфирование
Fig. 11.
10.Затяните фиксирующий элемент (K) регулировочного винта (момент затяжки
Tab. 15).
(M) aJ
(N)
(O)
(P)
(K)
(L)
(R)
(T)
(S)
6

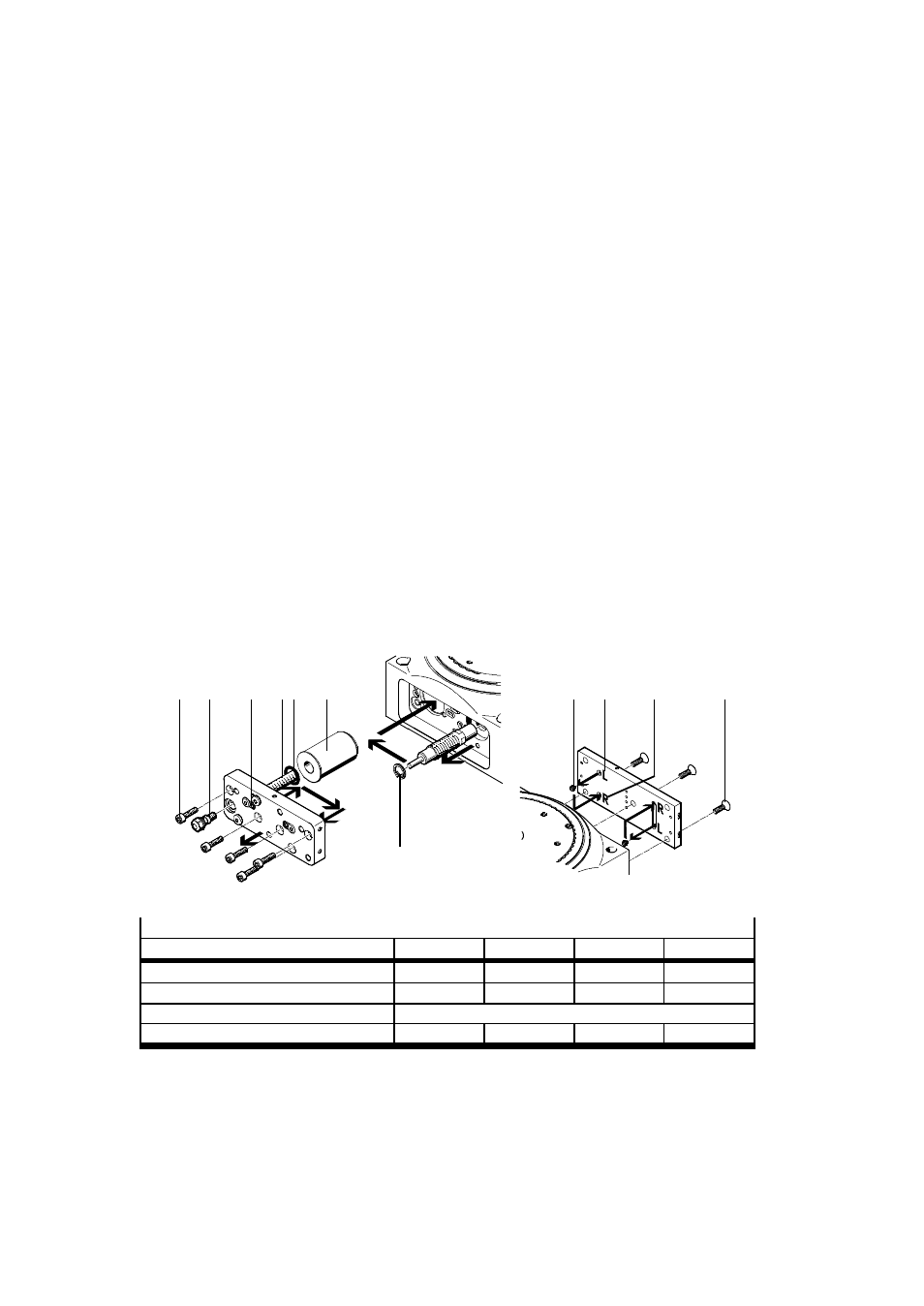

Fig. 14
Момент затяжки
Типоразмер
65
90
140
220
Дроссель
aJ
[Н·м]
1,5
1,5
5,5
5,5
Крепежные винты (M)
[Н·м]
2,9
2,9
9,9
9,9
Запорные винты (O)
[Н·м]
0,5
Крепежные винты (N)
[Н·м]
1,5
2,9
5,9
5,9
Tab. 17
