DHTG
Festo – DHTG – 1404d Svenska 27
5.3 Elektrisk montering
Vid användning av lägesgivare för positionsbestämning:
Information
Kopplingsstörningar eller skador på lägesgivaren
om den skruvas in för långt.
• Säkerställ att lägesgivarna skruvas in med
följande maximala inskruvningsdjup i
gängan (U), (V) eller (W).
Max inskruvningsdjup
Dimension 65 90 140 220
Gänga (U), (W) [mm] 11,5 11,5 13,5 18,5
Gänga (V) [mm] 19,7 14 16 21
Tab. 8
• Skruva in lägesgivarna i följande gängade hål:
Avläsning Vridriktning
Högerdrift Vänsterdrift (pendlingsdrift)
Vridrörelse (W) (U)
Låsning (V) (V)
Utgångläge (U) (W)
Tab. 9
Vid användning av DHTG med tre delar (DHTG-140 och DHTG-220):
Information
Konstruktionsmässigt kan vridplattan haka fast i en mellanposition (beroende på indel-
ningen i sex delar).
• Kontrollera att vridplattan är i önskad position efter en nödavstängning/överbelast-
ning av anläggningen innan anläggningen tas i drift igen.
Om vridplattan har hakat fast i en mellanposition, ska den låsta plattan dras i ryck
mot överbelastningssäkringen så att den kan föras till önskad position.

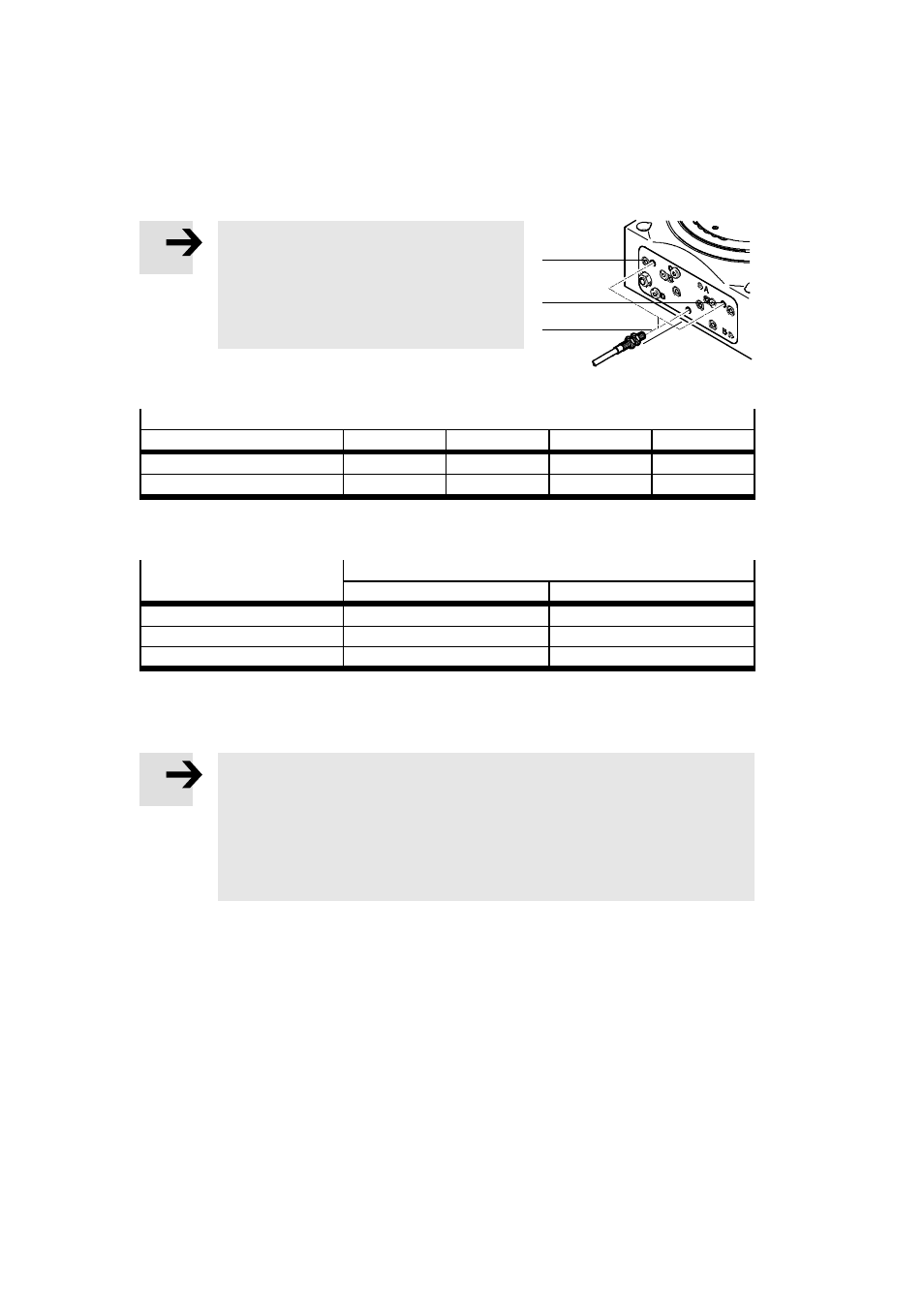

Fig. 8
(U)
(V)
(W)
