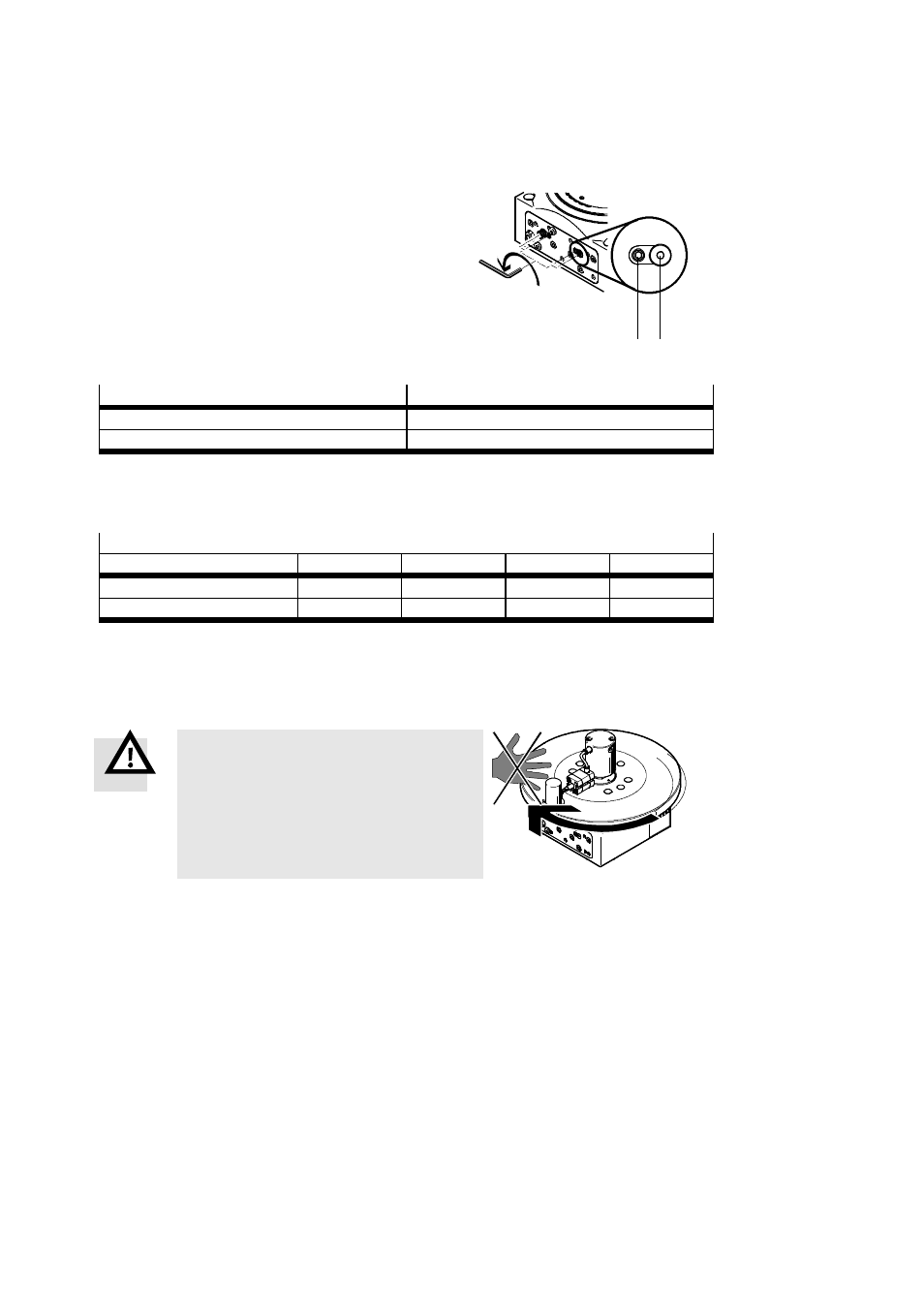

Inställning av dämpning:
•
Lossa klämelementet (K) ett varv.
•
Vrid justeringsskruven
6 tills önskad dämpning uppnås.
Rundmatningsbordet får
inte slå an hårt i ändlägena och
överbelastningsskyddet får inte lösa ut. Maximalt
masströghetsmoment får inte överskridas.
6
(K)
Fig. 11
Vridriktning för justeringsskruv
6
Reaktion
Medurs
1)
Dämpningen blir starkare
Moturs
Dämpningen blir svagare
1)
Vrid justeringsskruven maximalt tills den ligger jäms med
Tab. 14
•
Dra åt klämelementet (K) igen.
Åtdragningsmoment
Dimension
65
90
140
220
Nyckelvidd
2,5
2,5
4
4
Åtdragningsmoment
[Nm]
0,8
0,8
2,5
2,5
Tab. 15
7
Manövrering och drift
Varning
Risk för personskador på grund av roterande
massor.
•
Se till att ingen kan föra in händerna i DHTG:s
rörelseområde och att inga främmande
föremål kan komma in där (t ex genom
användning av skyddsgaller).
•
Observera masströghetsmomentet i förhållande till kopplings- resp cykelfrekvensen (
Diagram).
–
I diagrammet
Kopplingsfrekvens läses max uppnåbar kopplingsfrekvens i förhållande till
masströghetsmomentet av. Från denna kan omkopplingstiden beräknas genom T = 60/f.
Omkopplingstiden består av:
Omställningstid = öppna, vrida, låsa och returslag för arbetskolv.
Fig. 12
