DHTG
Festo – DHTG – 1404d Svenska 35

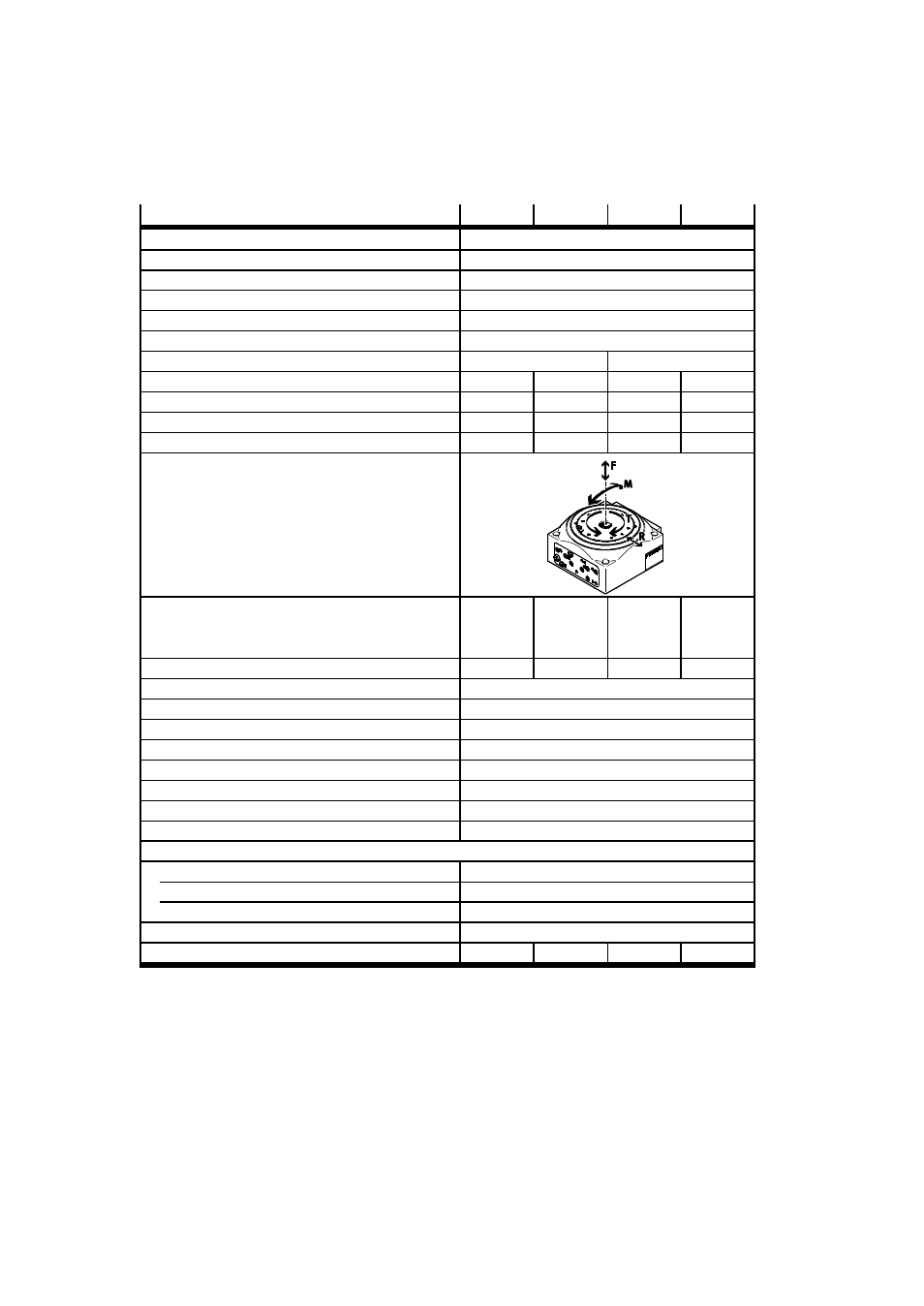

12 Tekniska data
Dimension 65 90 140 220
Funktionssätt Dubbelverkande dubbelkolvdrivenhet
Monteringsläge Valfritt
Positionsbestämning För induktiva lägesgivare
Dämpning Justerbart stötdämparslag, hård karakteristik
Driftmedium Tryckluft enligt ISO 8573-1:2010 [7:4:4]
Arbetstryck [bar] 4 … 8
Pneumatisk anslutning M5 G1/8
Max axialkraft F [N] 1000 2000 4000 5000
Max radialkraft R [N] 2000 5000 6000 8000
Max tippmoment M [Nm] 100 150 300 500
Max tangentiellt moment T [Nm] 100 150 200 500
Max masströghetsmoment vid helt öppen
strypventil ( 7 Manövrering och drift,
13 Diagram)
[kgm
2
] 0,015 0,03 0,3 2,5
Teoretiskt vridmoment vid 6 bar [Nm] 2,1 4,4 18,1 58,9
Parallellitet för tallrik
1)
[mm]
≤ 0,04
Planhet för tallrik
2)
[mm] ≤ 0,02
Kast för tallrik
3)
[mm] ≤ 0,02
Repeternoggrannhet för vridvinkel [°] ≤ 0,03
Utbytesnoggrannhet [mm]
< 0,2
Omgivningstemperatur [°C] +5 … +60
Förvaringstemperatur [°C] –20 … +80
Kapslingsklass IP54
Material
Hus, lock Aluminium-smideslegering
Anslag, tallrik Förzinkat stål
Tätningar Nitrilgummi, polyuretan
Materialinformation Koppar- och PTFE-fri
Produktens vikt [kg] 1,9 4,5 10 24
1) Parallellitet för tallriksyta i förhållande till hussätet
2) Mätt på tallrikens yta vid kanten mot hussätet
3) Mätt på tallrikens innerdiameter mot huset
Tab. 19
