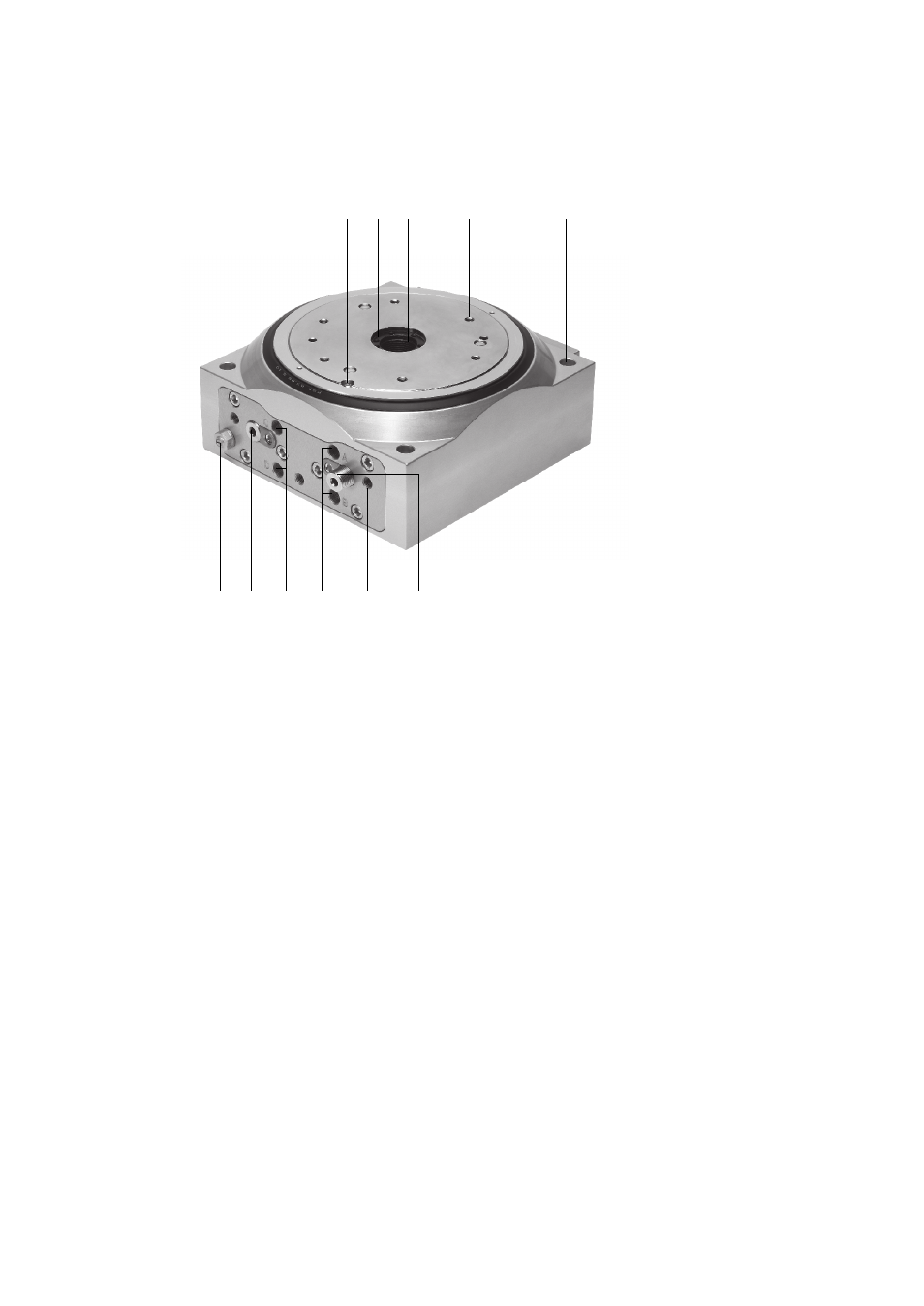

Manöverdon och anslutningar
1 2 3
5
6
7
8
9
aJ
4
6
1 Låsskruv för bordslager
2 Gänga och stifthål för adapter
3 Genomgående hål för energigenomföring
4 Gänga och stifthål för tallrik
5 Genomgående hål för centrering och gänga
för montering
6 Justeringsskruv för inställning av dämpning
7 Gängat hål för positionsbestämningsgivare
8 Tryckluftsanslutning A och B för höger- resp
vänsterdrift
9 Tryckluftsanslutning C och D för
pendlingsdrift (förslutna vid leverans)
aJ Strypbackventil för hastighetsreglering
Fig. 1
