DHTG
Festo – DHTG – 1404d Русский
17
12

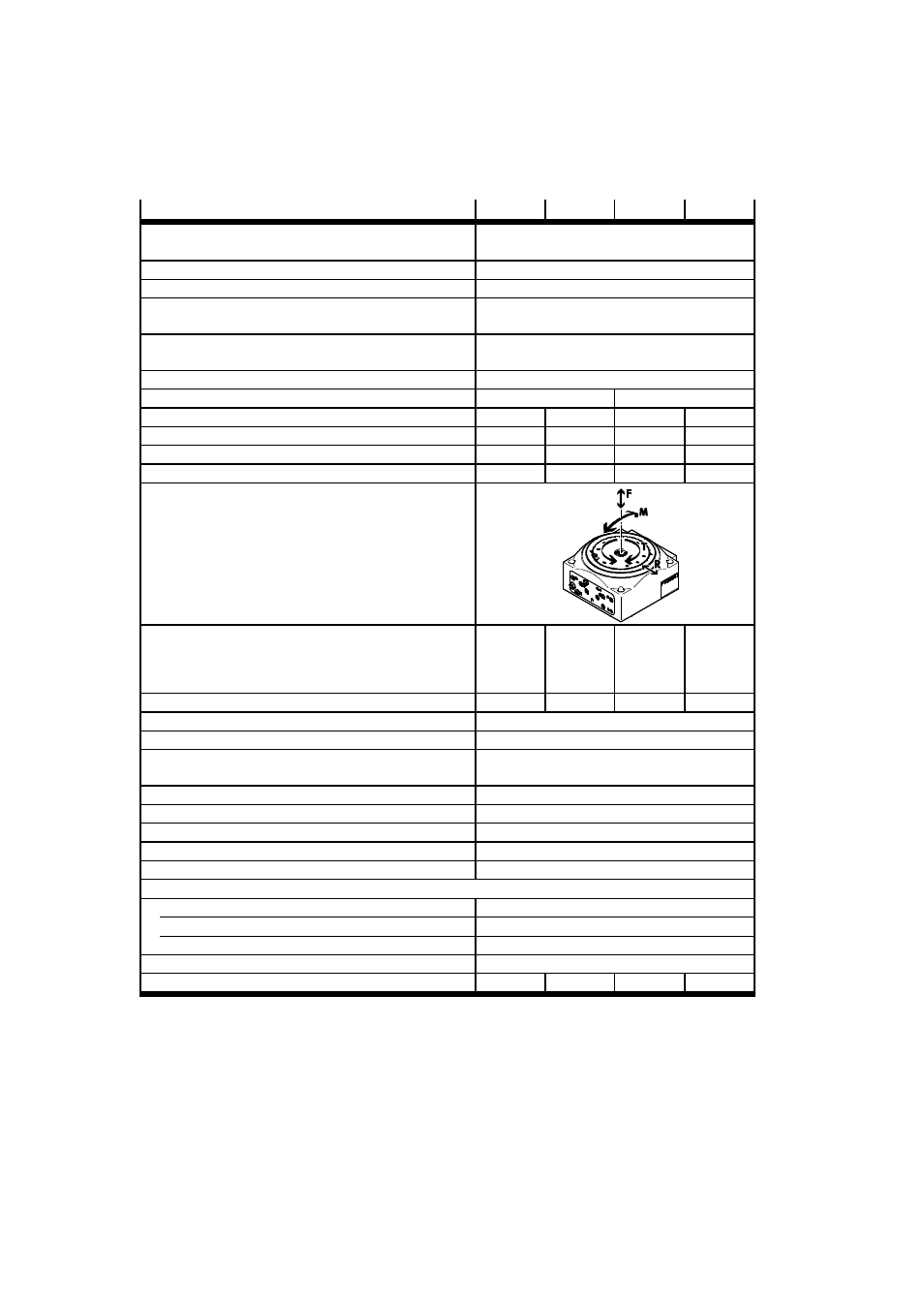

Технические характеристики
Типоразмер
65
90
140
220
Принцип действия
двухпоршневой привод двустороннего
действия
Монтажное положение
любое
Распознавание позиции
для индуктивных бесконтактных датчиков
Демпфирование
настраиваемый ход штока амортизатора,
крутая кривая характеристики
Рабочая среда
сжатый воздух согласно
ISO 8573-1:2010 [7:4:4]
Рабочее давление
[бар]
4 … 8
Пневматический канал
M5
G1/8
Максимальное осевое усилие F
[Н]
1000
2000
4000
5000
Максимальное радиальное усилие R
[Н]
2000
5000
6000
8000
Максимальный опрокидывающий момент М
[Н·м]
100
150
300
500
Максимальный тангенциальный момент Т
[Н·м]
100
150
200
500
Максимальный момент инерции
масс при полностью открытом дросселе
(
7 “Управление и эксплуатация”,
13 графики характеристик)
[кг·м
2
] 0,015
0,03
0,3
2,5
Теор. крутящий момент при 6 бар
[Н·м]
2,1
4,4
18,1
58,9
Параллельность монтажной плиты
1)
[мм]
≤ 0,04
Вращение плиты без торцевого биения
2)
[мм]
≤ 0,02
Круговое вращение плиты
без радиального биения
3)
[мм]
≤ 0,02
Точность повторения угла поворота
[°]
≤ 0,03
Макс. точность повторения
[мм]
< 0,2
Температура окружающей среды
[°C]
+5 … +60
Температура хранения
[°C]
–20 … +80
Степень защиты
IP54
Материалы
Крышка, корпус
алюминиевый деформируемый сплав
Упоры, плита
сталь, оцинкованная
Уплотнения
нитрильный каучук/полиуретан
Примечание по материалам
не содержит меди и тефлона
Вес изделия
[кг]
1,9
4,5
10
24
1)
Параллельность поверхности монтажной плиты относительно опорной поверхности корпуса
2)
Измеренная на поверхности плиты на кромке плиты относительно опорной поверхности корпуса
3)
Измеренная по внутреннему диаметру плиты относительно корпуса
Tab. 19
