Повторная сборка

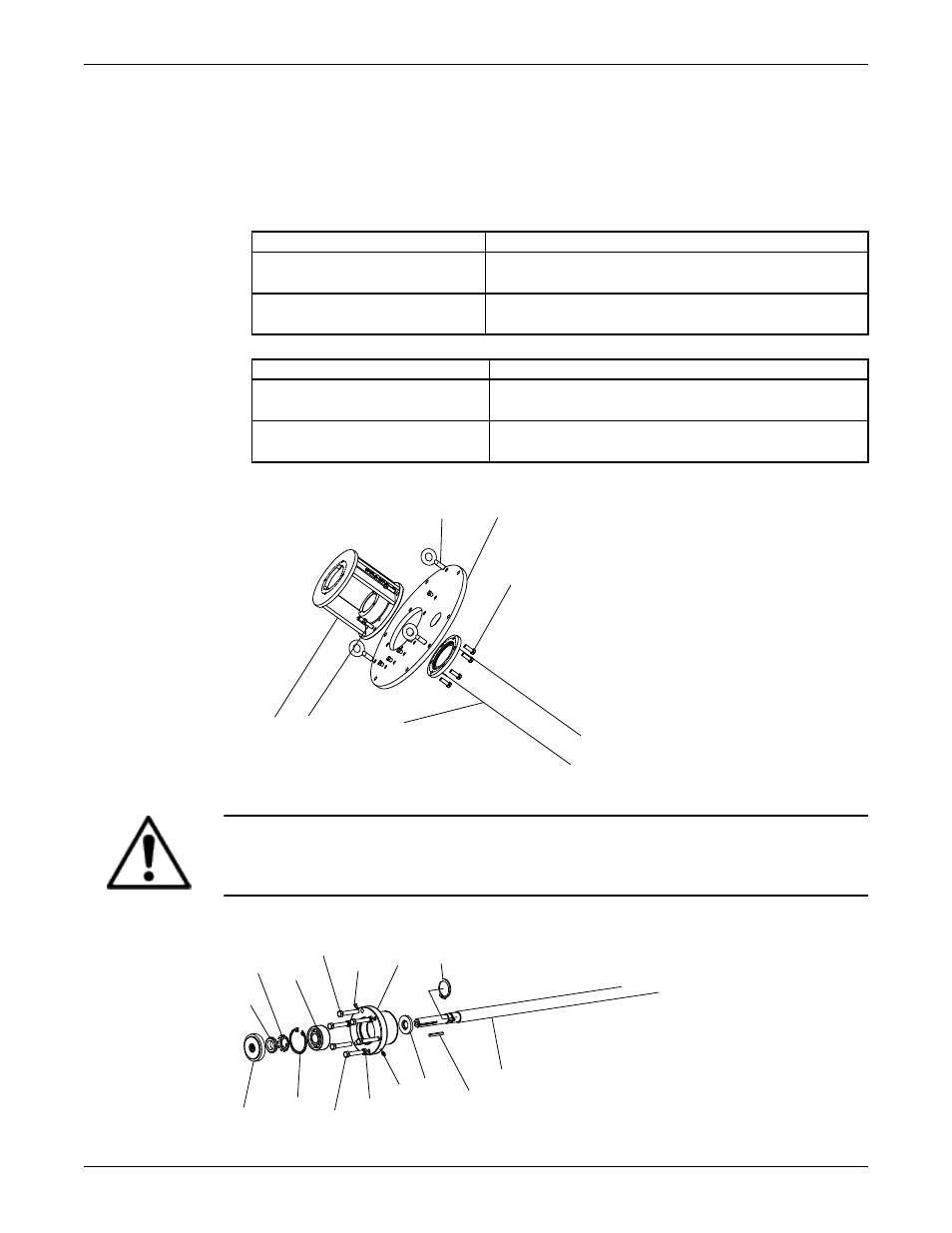

Сборка колонны и опорной плиты
1. Если используется дополнительная набивочная камера, прикрепите набивочную камеру (221) к
опорной плите (189) болтами (370L).
2. Прикрепите опору двигателя (240):
Если ...
То ...
Используется набивочная камера
сальника
Прикрепите опору двигателя (240) к набивочной камере
болтами (370J).
Набивочная камера не используется Прикрепите опору двигателя (240) к опорной плите (189)
болтами (370J).
3. Прикрепите колонну головки (192):
Если ...
То ...
Используется набивочная камера
сальника
Прикрепите колонну головки (192) к набивочной камере
болтами (370M).
Набивочная камера не используется Прикрепите колонну головки (192) к опоре двигателя
болтами (370M).
Проверьте, чтобы вентиляционные отверстия были расположены ближе к опоре двигателя.
240 370L
192
370M
189
132
Сборка вращающегося узла
ОСТОРОЖНО:
Транспортирование вала на расстояние, превышающее 3 метра, должны выполнять не менее двух
человек. Ненадлежащее обращение с валом может привести к его искривлению.
136
382 112
370C
193B 134 369A
122
400
333
113
415
370D
361A
332A
M/MT/L
