Если шпонка не повреждена, сохраните ее для повторной сборки.

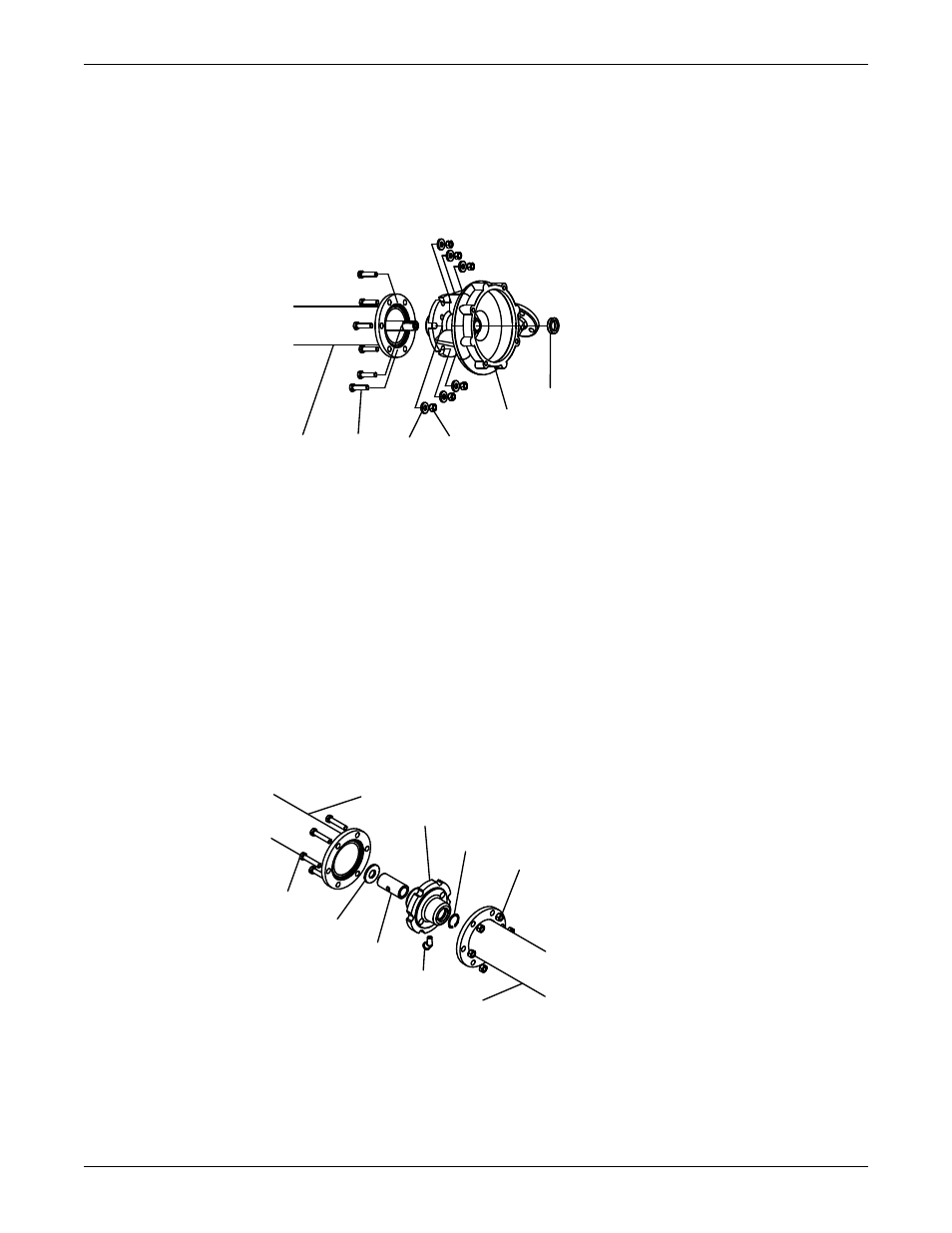

5. При работе с моделями группы L (и только с ними) выполните следующие действия.
a) Снимите болты, соединяющие кожух (100) и переходник (108).
b) Снимите кожух. Не снимайте муфту обсадной колонны (155) на данном этапе.
c) Снимите болты, соединяющие переходник (108) и колонну.
d) Демонтируйте переходник. На данном этапе не следует извлекать опорный подшипник (197).
192/30 370G 536G 357V
100
155
Разборка колонны
1. Снимите колонну вниз до болтов корпуса центрирующего подшипника (372В).
Если в насосе нет промежуточных центрирующих подшипников (только одна секция
колонны), пропустите этот пункт, поскольку удлинителей колонны (306) или корпусов
центрирующих подшипников (213) нет.
a) Начиная со стороны корпуса насоса, одновременно снимите удлинители колонны (306),
корпусы центрирующих подшипников (213) и дефлекторы (123). Положите вал на опору,
чтобы не согнуть его при снятии секций.
Снимать колонну головки (192) не нужно. На данном этапе не следует снимать
центрирующие подшипники. Прежде чем приступить к снятию ознакомьтесь с порядком
осмотра.
192
213
369
357X
306
536E
197
123
372B
2. Снимите ступицу полумуфты насоса (233) и шпонку.
3. Снимите стопорные болты (370С) и передвиньте обойму подшипника (134) с валом через
опору двигателя (240).
Техническое обслуживание (продолжение)
Model 3171 Руководство по установке, эксплуатации и техобслуживанию 47
