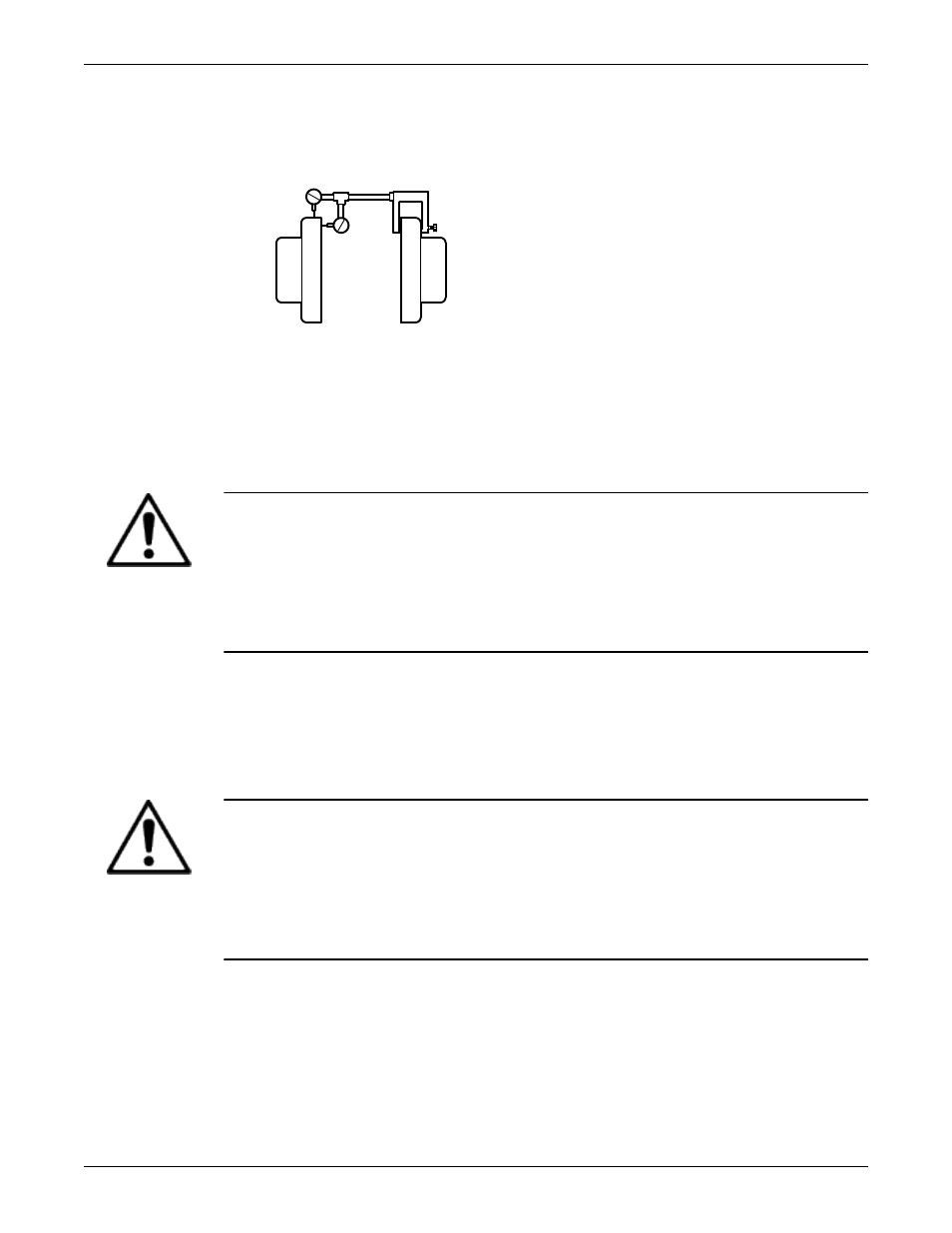

Данный индикатор измеряет нарушение параллельной соосности.
b) Другой индикатор (A) следует установить таким образом, чтобы шток индикатора
соприкасался с внутренним торцом полумуфты привода.
Данный индикатор измеряет нарушение угловой соосности.
P
A
Y X
2. Поверните полумуфту насоса (X), чтобы проверить соприкасание индикаторов с полумуфтой
привода (Y) и убедиться в отсутствии касания дна.
3. При необходимости отрегулируйте индикаторы.
Регулировка соосности гибкой муфты
ПРЕДУПРЕЖДЕНИЕ:
• Перед установкой или техобслуживанием насоса следует отключить и заблокировать подачу
электропитания.
• При установке во взрывоопасных условиях необходимо убедиться в том, что двигатель имеет
надлежащую сертификацию.
• Муфта, используемая в зоне действия стандартов ATEX, должна быть соответствующим
образом сертифицирована.
Соосность насоса и двигателя очень важна для надежной работы оборудования. Для большинства
установок достаточно, чтобы регулировку соосности выполнил опытный монтажник с помощью
линейки. Если желательно иметь более точную соосность, используйте циферблатные
индикаторы для дисковых муфт. Должна применяться стандартная процедура для циферблатных
индикаторов.
Регулировка соосности гибкой муфты с помощью линейки
ПРЕДУПРЕЖДЕНИЕ:
• Перед установкой или техобслуживанием насоса следует отключить и заблокировать подачу
электропитания.
• При установке во взрывоопасных условиях необходимо убедиться в том, что двигатель имеет
надлежащую сертификацию.
• Муфта, используемая в зоне действия стандартов ATEX, должна быть соответствующим
образом сертифицирована.
Соосность насоса и двигателя очень важна для надежной работы оборудования. Для большинства
установок достаточно, чтобы совмещение выполнил опытный монтажник с помощью линейки.
Если желательно иметь более точную соосность, используйте циферблатные индикаторы для
дисковых муфт. В этом случае используйте стандартную процедуру для циферблатного индикатора.
1. Прикладывайте линейку про краям муфты в четырех точках через 90°.
2. Передвигайте двигатель, добиваясь того, чтобы линейка лежала равномерно в каждом из
положений.
3. Повторяйте это действие до достижения правильной соосности.
Установка (продолжение)
28 Model 3171 Руководство по установке, эксплуатации и техобслуживанию
