Goulds Pumps 3171 - IOM - Инструкция (Страница 23)

Тип опорной
плиты
Рекомендуемые действия
Стандарт Вставить прилагаемую прокладку между двумя фланцами. Привинтить
опорную плиту к металлическому опорному листу с обработанной
поверхностью.
Фланец бака Установить прилагаемую прокладку между двумя фланцами. Проверить,
чтобы контрфланец на баке был выровнен. Использовать прокладочный
материал между фланцами, чтобы минимизировать регулировки.

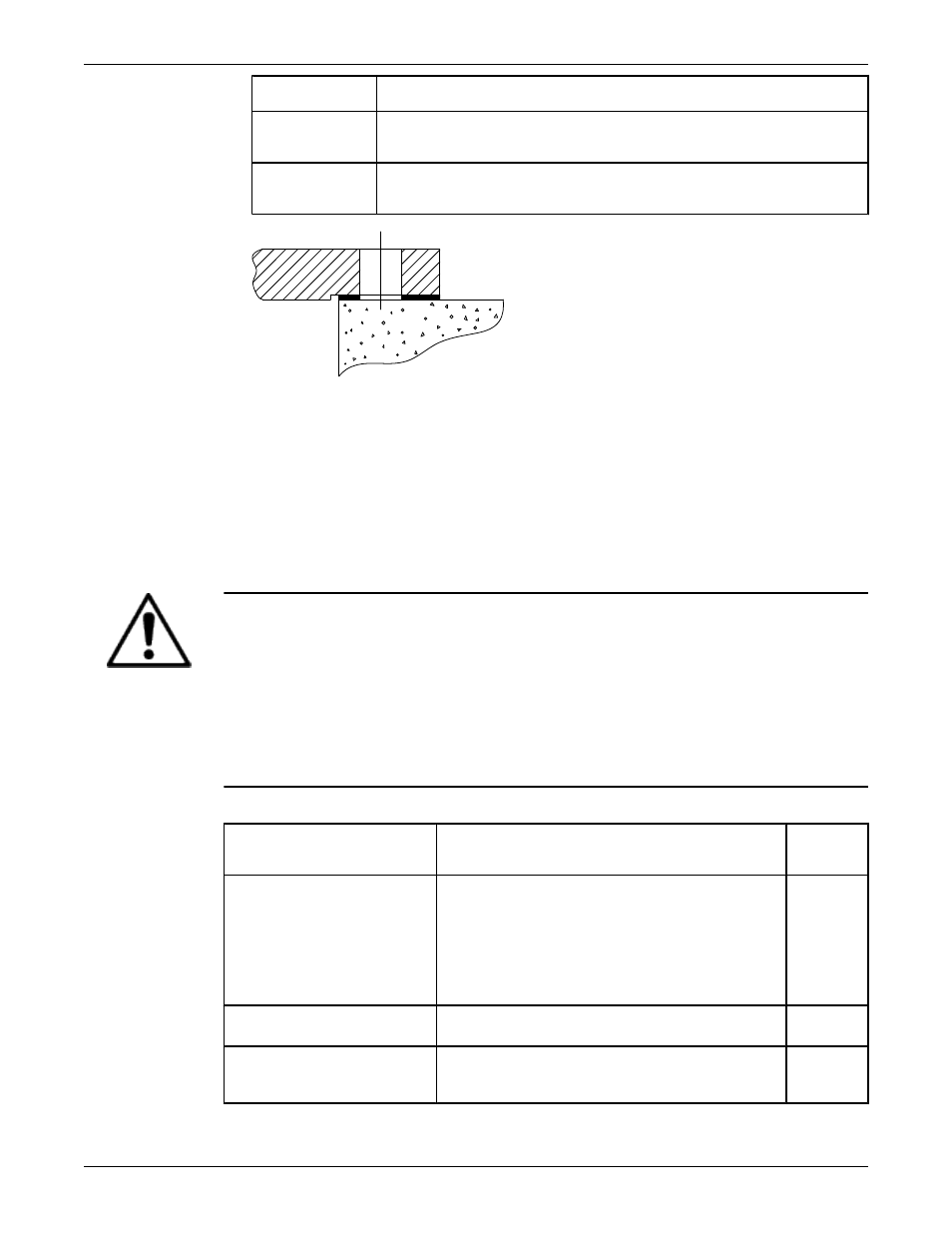

Рис. 4: Схема стандартной опорной плиты в паронепроницаемом варианте
4. От руки затяните анкерные болты. Проверьте уровень и при необходимости выполните
повторное выравнивание.
5. По звездообразной схеме затяните все анкерные болты, не допуская перекоса опорной плиты.
Контрольный список для трубопроводов
Контрольный список для основных трубопроводов
Меры предосторожности
ОСТОРОЖНО:
• Запрещено применять усилие при подключении трубопроводов к фланцевым соединениям
насоса. Это может привести к опасным деформациям установки и стать причиной нарушения
соосности между насосом и приводом. Деформация труб окажет неблагоприятное воздействие
на эксплуатацию насоса и может привести к производственным травмам и повреждению
оборудования.
• Регулируйте производительность с помощью регулирующего клапана нагнетательной линии.
Управлять расходом со стороны всасывания запрещено. Это может привести к снижению
производительности, непредвиденному перегреву и повреждению оборудования.
Контрольный список
Проверяемые показатели Пояснение/комментарий Отметка о
выполнен
ии
Трубопроводы не должны
опираться на фланцы насоса и
должны быть надлежащим
образом подогнаны к фланцам.
Это позволяет предотвратить:
• деформацию насоса;
• нарушение соосности между насосом и
приводным блоком;
• износ подшипников и муфты насоса.
• Износ подшипников насоса, уплотнений и вала.
Трубопроводы должны быть
максимально короткими.
Это обеспечивает снижение потерь на трение.
Должны использоваться только
необходимые соединительные
элементы.
Это обеспечивает снижение потерь на трение.
Установка (продолжение)
Model 3171 Руководство по установке, эксплуатации и техобслуживанию 21
