Инструкция по эксплуатации Goulds Pumps 3171 - IOM
Страница 33
1
2
3
4
5
6
7

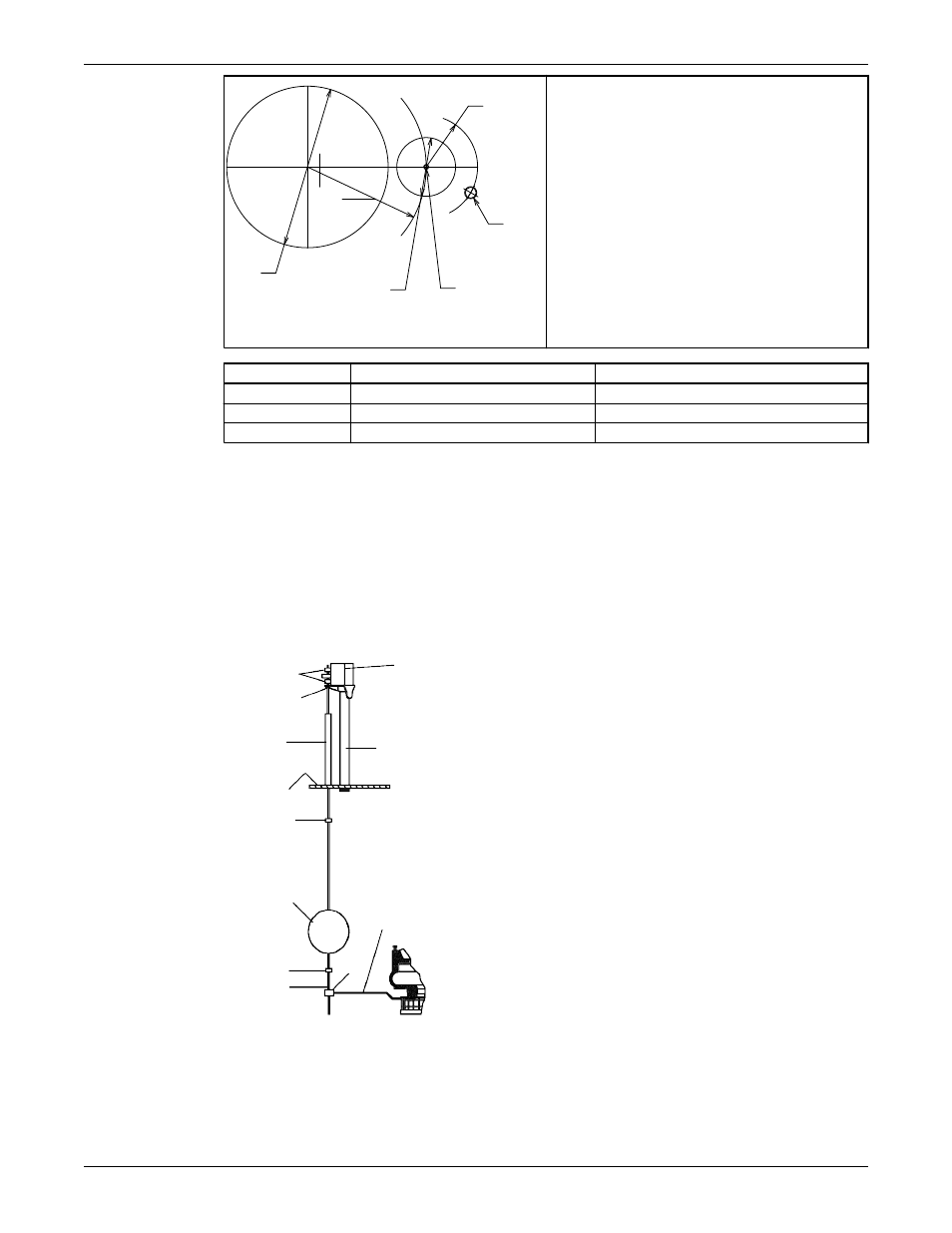

Рис. 5: Положение поплавка, штока и
переключателя
1. Диаметр крышки (А)
2. Радиус (В)
3. Центр насоса
4. Радиус 7,0 дюймов (178,0 мм)
5. Колонна NTG, поплавковый переключатель
1,25 дюйма (31,8 мм), нормальная трубная
резьба
6. 0,38 дюйма (9,5 мм), нормальная трубная
резьба, для направляющей штока поплавка
7. Диаметр поплавка 8 дюймов (203,0 мм)
(стандарт)
Номер
Диаметр крышки (А)
Радиус (В)
1
22 дюйма (559 мм)
14,50 дюйма (368 мм)
2
26,50 дюйма (673 мм)
16,50 дюйма (419 мм)
3
31,00 дюйма (787 мм)
18,50 дюйма (470 мм)
1. Перед установкой насоса в отстойник присоедините нижний рычаг направляющей (336) и
направляющую штока поплавка (336) к нужному болту крышки заборника (исходя из схемы).
2. Заверните опорную трубу поплавкового переключателя (435) и верхнюю направляющую
штока (337) в крышку колодца.
3. Присоедините кронштейн поплавкового переключателя (398) к опорной трубе поплавкового
переключателя.
Поплавковый переключатель можно вращать вокруг центра насоса по радиусу (В).
4. Установите шток поплавка (334), поплавок (342) и втулки (335).
Необходимо обеспечить радиус (4) между колонной поплавкового переключателя и поплавком.
339
435
335
398
337
437
335
342
335
334
336
366
Установка (продолжение)
Model 3171 Руководство по установке, эксплуатации и техобслуживанию
31
