ОСТОРОЖНО:
Транспортирование вала на расстояние, превышающее 3 метра, должны выполнять не менее двух
человек. Ненадлежащее обращение с валом может привести к его искривлению.

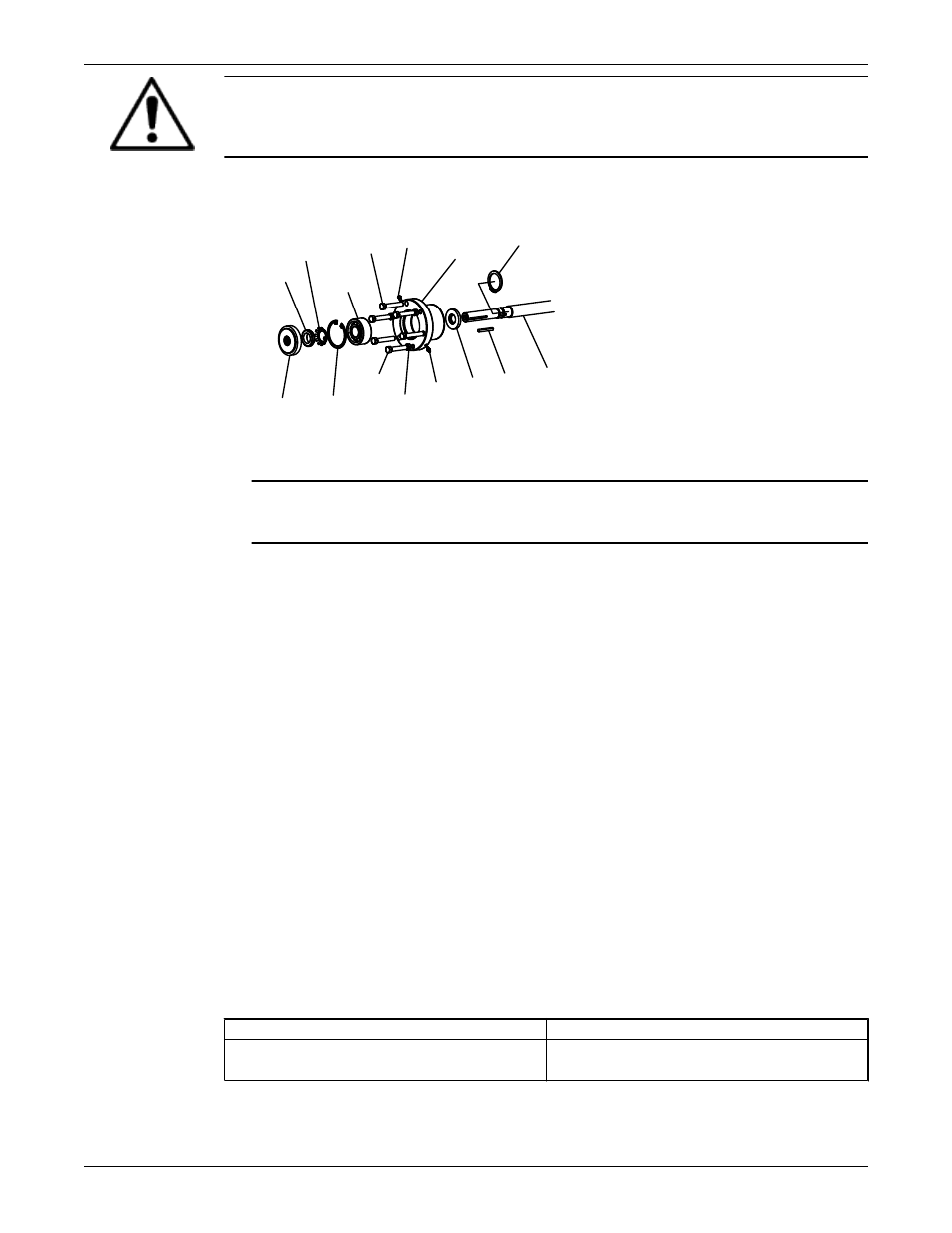

136
382
112
370C 193B 134
369A
332A 361A
370D
415
113 333 400
122
только M/MT/L
4. С помощью отвертки выньте лабиринтное уплотнение (332А) с обоймы подшипника (134).
ПРИМЕЧАНИЕ:
Рекомендуется при каждом осмотре насоса производить замену лабиринтного уплотнения.
5. Снимите стопорное кольцо подшипника (361A).
6. Стяните обойму подшипника (134) с подшипника и вала.
7. Снимите контргайку (136) и стопорную шайбу (382).
8. Используйте подходящий съёмник для подшипников, чтобы снять подшипник (112).
Сохраните подшипник для осмотра.
9. Положите вал на устойчивый стол.
Если не нужно ничего заменять в насосе, дальнейшая разборка не требуется.
Домонтажные проверки
Рекомендации по замене деталей
Проверка и замена кожуха
Проверяйте кожух на предмет трещин, чрезмерного износа и точечной коррозии. Тщательно
очищайте поверхности прокладок и подгоночные соединения для удаления ржавчины и осадков.
Кожух подлежит ремонту или замене при обнаружении одного из следующих условий.
• Износ или разъедание отдельных участков с образованием канавок глубже 1/8 дюйма (3,2 мм).
• Точечная коррозия с образованием впадин глубже 1/8 дюйма (3,2 мм).
• Неровности поверхности, соприкасающейся с прокладкой кожуха
Замена крыльчатки
В данной таблице приведены критерии для определения необходимости замены деталей рабочего
колеса.
Детали крыльчатки Необходимость замены
Края лопастей При обнаружении трещин или коррозии, в том
числе точечной
Техническое обслуживание (продолжение)
48 Model 3171 Руководство по установке, эксплуатации и техобслуживанию
