• Расположение в соответствии с размерами, указанными на приведенном примере схемы
• Достаточный объем свободного пространства внутри закладных втулок для заключительной
регулировки положения фундаментных болтов по отверстиям во фланце опорной плиты
1
2
3
4
5
6
1. Шестигранная гайка
2. Шайба
3. Опорная плита
4. Анкерный болт 0,5" (12,5 мм)
5. Втулка анкерного болта
6. Фундамент (обеспечивается заказчиком)

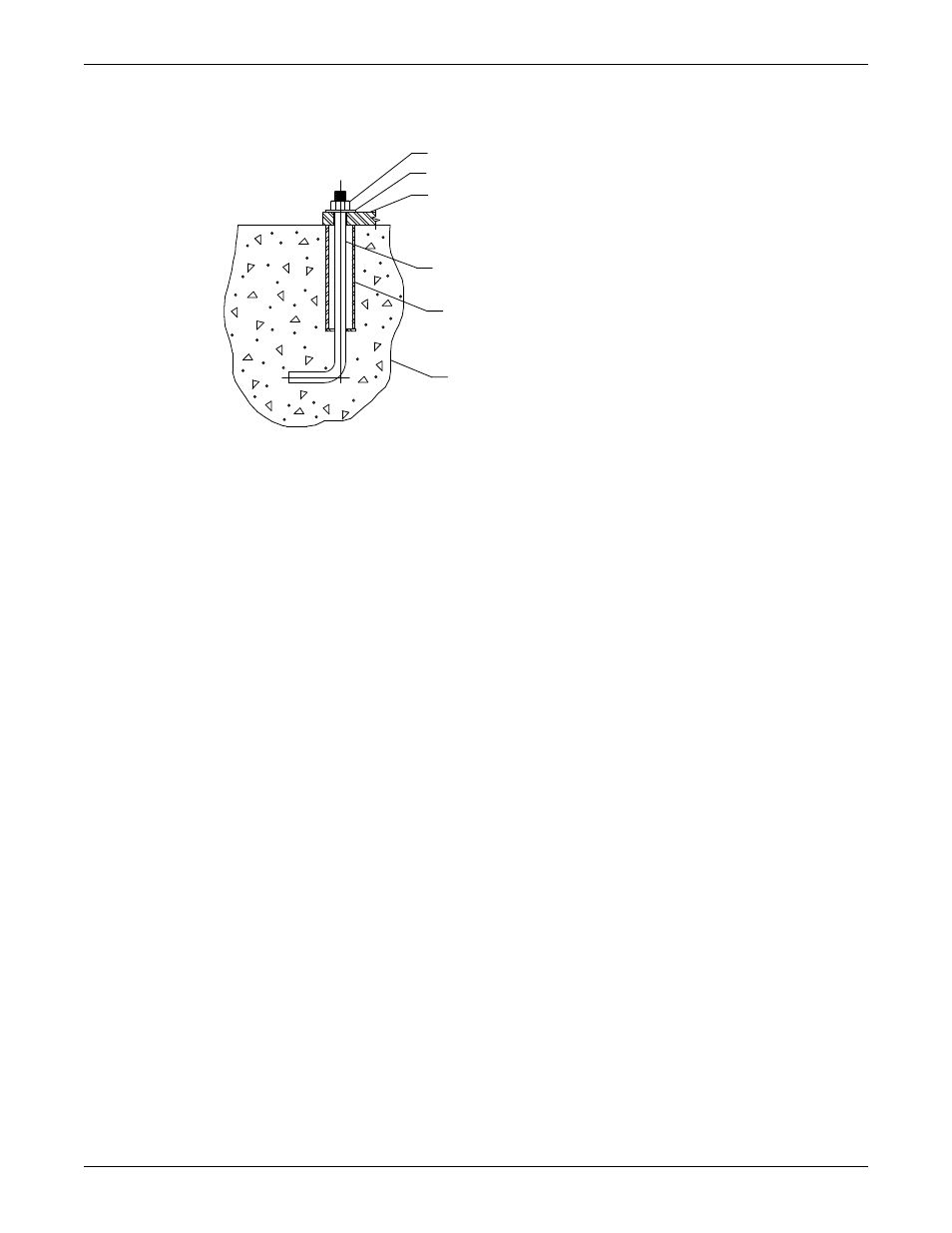

Рис. 3: Пример типового способа установки
Установка опорной плиты
Установка опорной плиты с крышкой колодца
Если во время монтажных работ нижняя часть крышки колодца недоступна, нужно и установить
насос (без двигателя), опорную плиту и крышку колодца единым узлом. Крышку колодца нужно
установить по уровню с тем, чтобы после установки насос находился в вертикальном положении.
В паронепроницаемом варианте между опорной плитой/крышкой колодца и крышкой колодца/
фундаментом находятся подогнанные прокладки. Чтобы обеспечить характеристики выбросов
нужно обязательно установить эти прокладки. Привинтите крышку колодца к опорному листу с
обработанной поверхностью, чтобы гарантировать воздухонепроницаемое уплотнение.
1. Осторожно опустите крышку колодца на фундаментные болты.
2. Используйте как можно длинный уровень, чтобы наилучшим образом выровнять крышку
колодца во всех направлениях с помощью регулировочных прокладок или клиньев.
3. От руки затяните анкерные болты. Проверьте уровень и при необходимости выполните
повторное выравнивание.
4. Звездообразно затяните все анкерные болты, не допуская перекашивания крышки колодца.
5. Если нижняя сторона крышки колодца доступна, осторожно опустите насос и опорную плиту
на крышку колодца.
6. Установите все болты и затяните от руки.
7. Проверьте уровень опорной плиты и при необходимости выполните повторное выравнивание.
8. Звездообразно затяните все анкерные болты, не допуская перекашивания опорной плиты.
Установка опорной плиты без крышки колодца
1. Осторожно опустите насос и опорную плиту на фундаментные болты.
2. Выровняйте по уровню опорную плиту во всех направлениях с помощью регулировочных
прокладок или клиньев.
3. Чтобы в паронепроницаемом варианте обеспечить воздухонепроницаемое уплотнение,
необходимо выполнить одно из следующих действий:
