8
RQT9396
ОПЕРАЦИЯ
1
Подключение
≥Перед подключением выключите всю аппаратуру и изучите соответствующее руководство по эксплуатации.
≥Выберите схему соединения, соответствующую окружению, из схем A–B. Проконсультируйтесь с дилером по поводу
подключений, не указанных ниже.
≥Информация о подключении с использованием других разъемов, а также о подключении к другой аппаратуре, приведена в
“Дополнительные подключения” (> 65).
Использование 21-штекерного кабеля СКАРТ
≥Подключив аппарат к Q Link-совместимому телевизору, вы сможете использовать массу Q Link функций (> 36).
≥Можно получить высококачественное изображение, подключив аппарат к RGB-совместимому телевизору (> 78).
“Вывод AV1” в меню Нач. наст. (> 62)
Если данный аппарат не будет использоваться в течение продолжительного периода времени
Для экономии электроэнергии выньте вилку из розетки электрической сети. Аппарат будет потреблять незначительное количество
энергии даже в выключенном состоянии.
[Приблиз. 0,9 Вт (Когда “Режим энергосбережения” установлено на “Вкл.”)]

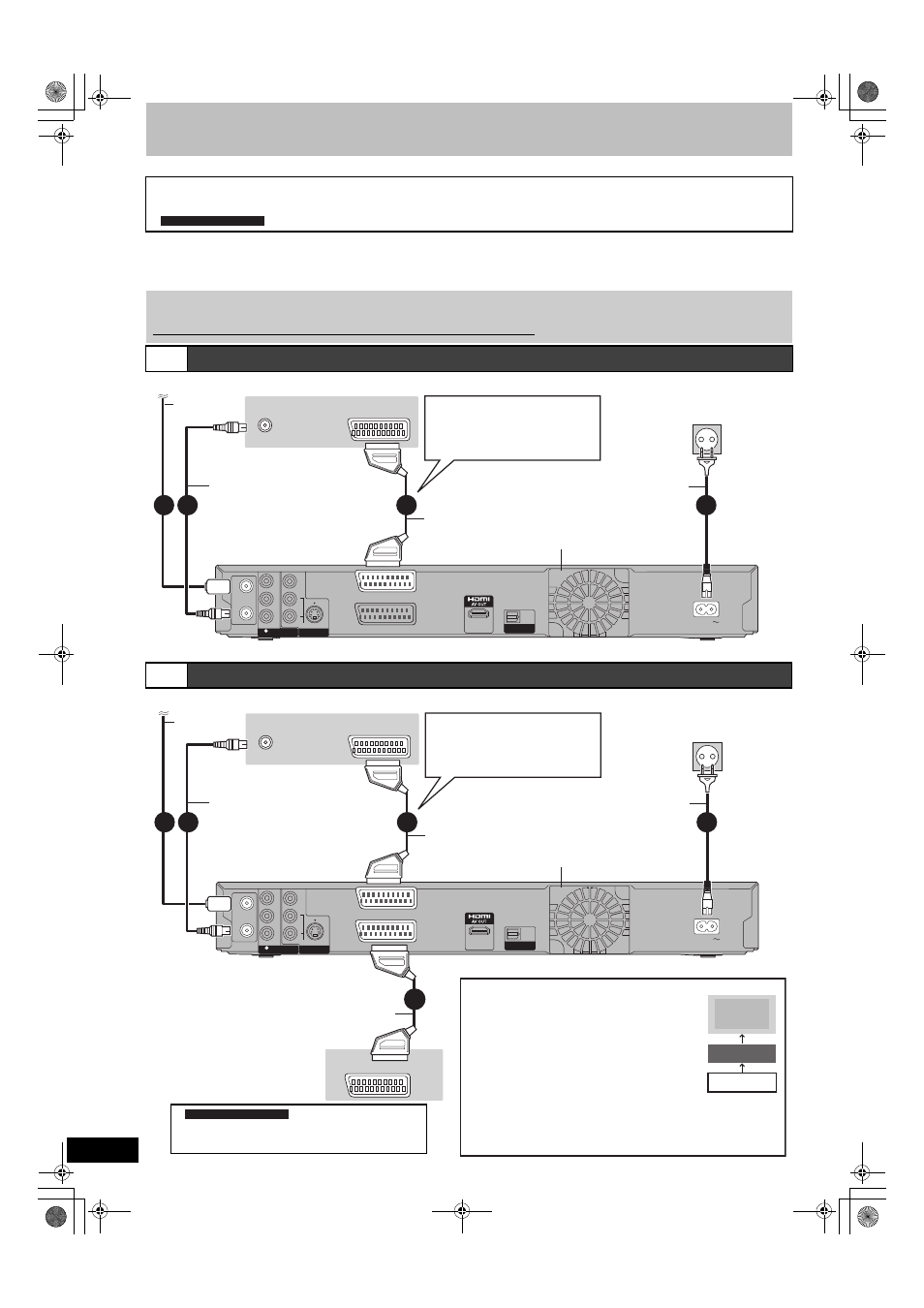

A Подключение телевизора
Необходимая настройка
RF RF
IN
IN
RF RF
OUT
OUT
AV1
(TV)
AV2
(DECODER EXT)
AC IN
AUDIO
VIDEO
VIDEO S
L
R R
B
Y
P
P
COMPONENT COMPONENT
VIDEO VIDEO OUT OUT OUT OUT (PCM/BITSTREAM) (PCM/BITSTREAM) DIGITAL AUDIO OUT DIGITAL AUDIO OUT
OPTICAL
VHF/UHF
RF IN AV
4 3 2 1 2
К антенне Задняя панель телевизора
Кабель
антенны
Высокочастотный
коаксиальный кабель
(прилагается)
Задняя панель данного аппарата
В сетевую розетку
(oт 220 В дo 240 В пер. тока, 50 Гц)
21-штекерный
кабель СКАРТ с
полной разводкой
Сетевой шнур
(прилагается)
Подключать только после подсоединения
всех остальных кабелей.
Вентилятор охлаждения
Подключение к другим
разъемам, кроме 21-
штекерного разъема СКАРТ
(> 9, 65)
B Подключение телевизора и цифрового/спутникового приёмника или декодера
RF RF
IN
IN
RF RF
OUT OUT
AV1
(TV)
AV2
(DECODER EXT)
AC IN
AUDIO
VIDEO
VIDEO S
L
R R
B
Y
P
P
VHF/UHF
RF IN AV
5 3 2 1 2
4
AV
COMPONENT COMPONENT
VIDEO VIDEO OUT OUT OUT OUT (PCM/BITSTREAM) (PCM/BITSTREAM)
DIGITAL AUDIO OUT DIGITAL AUDIO OUT
OPTICAL
К антенне Задняя панель телевизора
Кабель
антенны
Задняя панель данного аппарата
В сетевую розетку
(oт 220 В дo 240 В пер. тока, 50 Гц)
21-штекерный
кабель СКАРТ с
полной разводкой
Сетевой шнур
(прилагается)
Подключать только после
подсоединения всех
остальных кабелей.
Задняя панель
цифрового/спутникового
ресивера или декодера
21-штекерный кабель СКАРТ
“Ввод AV2” и “Соединение AV2” настройки в меню
Нач. наст. (> 63)
Необходимая настройка
Вентилятор охлаждения
Подключение к другим
разъемам, кроме 21-
штекерного разъема СКАРТ
(> 9, 65)
Высокочастотный
коаксиальный кабель
(прилагается)
Подключайте аппарат к телевизору
напрямую
Если подключиться к телевизору через АВ-
переключатель или видеомагнитофон,
видеосигнал будет подвергаться воздействию
систем защиты авторских прав. Это может
привести к искажению изображения.
≥Подключение к телевизору со встроенным
видеомагнитофоном
При наличии входов телевизора и видеомагнитофона
подключайтесь к входным гнездам телевизионной секции.
Телевизор
Видеомагнитофон
Данный аппарат
ЗАПРЕЩАЕТСЯ
