РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

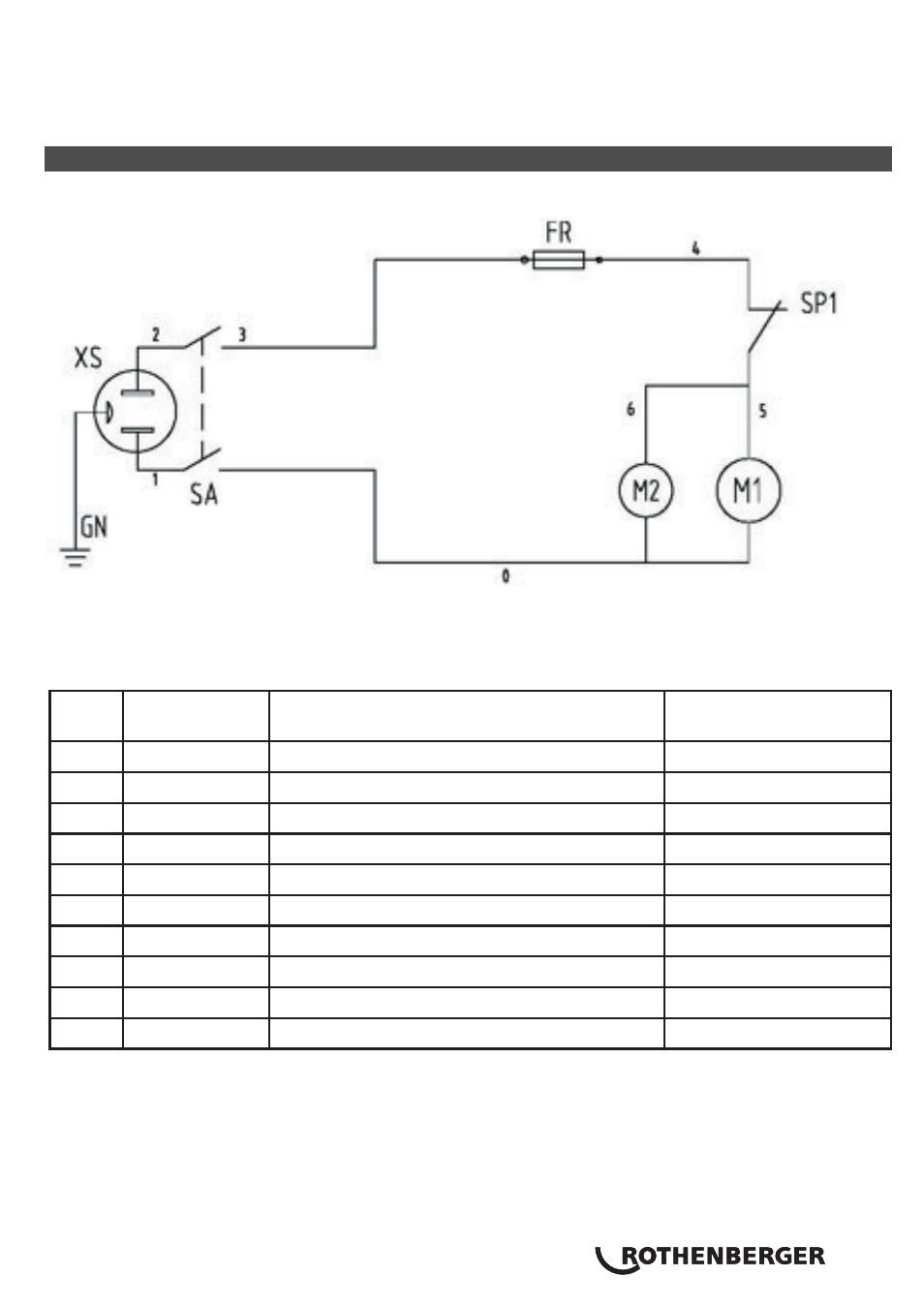

3. Принципиальная схема
ЭЛЕМ.
Графический
код
ОПИСАНИЕ
Примечания
1
XS
Розетка
2
SA
Тумблеры
3
FR
Устройство защиты по перегрузке
4
M1
Двигатель компрессора
5
M2
Осевой вентилятор
6
SR
Центробежный выключатель
7
C1
Пусковой конденсатор
8
C2
Рабочий конденсатор
9
SP1
Выключатель высокого давления
10
ST
Защита двигателя от перегрева
