35
SOUMI
KÄYTTÖ- JA HUOLTO-OHJEET

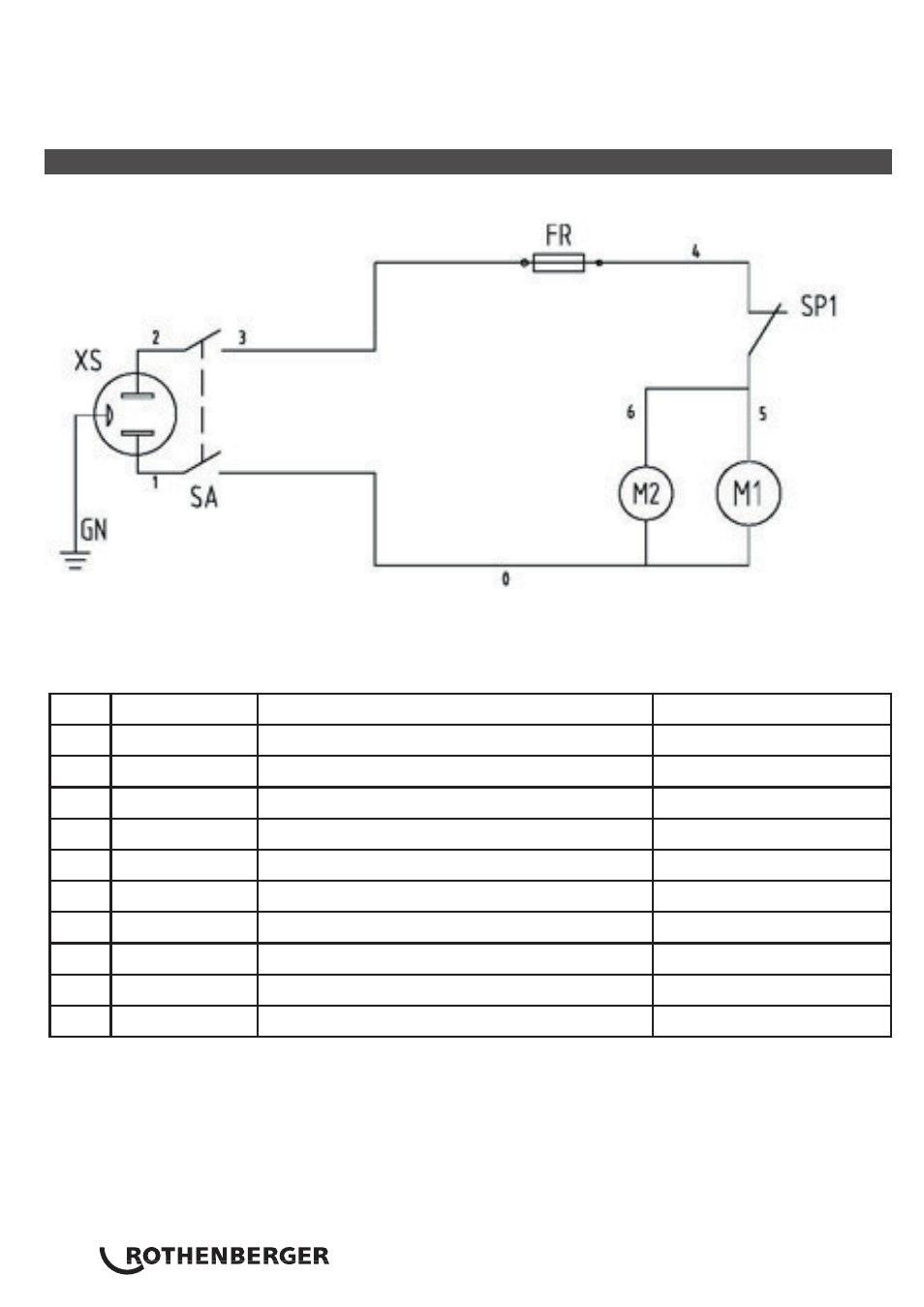

3. Johdotuskaavio
NRO
Kuvakoodi
KUVAUS
Huomautukset
1
XS
Pistorasia
2
SA
Keinuvivut
3
FR
Ylikuormitussuoja
4
M1
Kompressorin moottori
5
M1
Aksiaalipuhallin
6
SR
Keskipakokytkin
7
C1
Käynnistyskondensaattori
8
C1
Käynnissä oleva kondensaattori
9
SP1
Korkean paineen kytkin
10
ST
Moottorin lämpösuojat
