17
SVENSKA
ANVISINGAR FÖR ANVÄNDNING OCH UNDERHÅLL

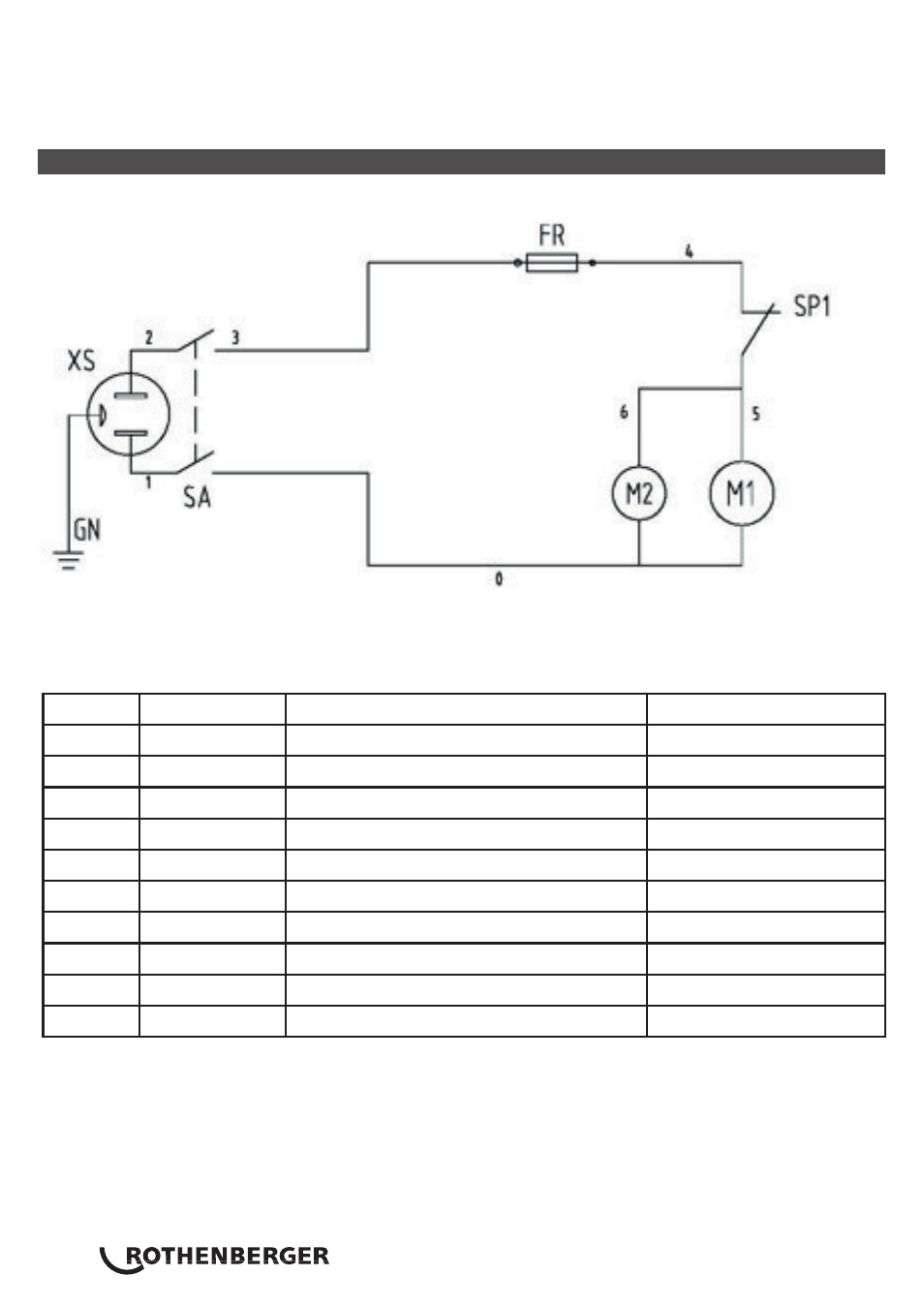

3. Kopplingsschema
ARTIKEL
Grafikkod
BESKRIVNING
Anmärkningar
1
XS
Strömuttag
2
SA
Vaggbrytare
3
FR
Överbelastningsskyddsanordning
4
M1
Kompressormotor
5
M2
Axialfläkt
6
SR
Centrifugalbrytare
7
C1
Kondensatorstart
8
C2
Kondensatorkörning
9
SP1
Ställverk högt tryck
10
ST
Termoskydd motor
