53
POLSK
INSTRUKCJE ODNOŚNIE UŻYTKOWANIA I KONSERWACJI

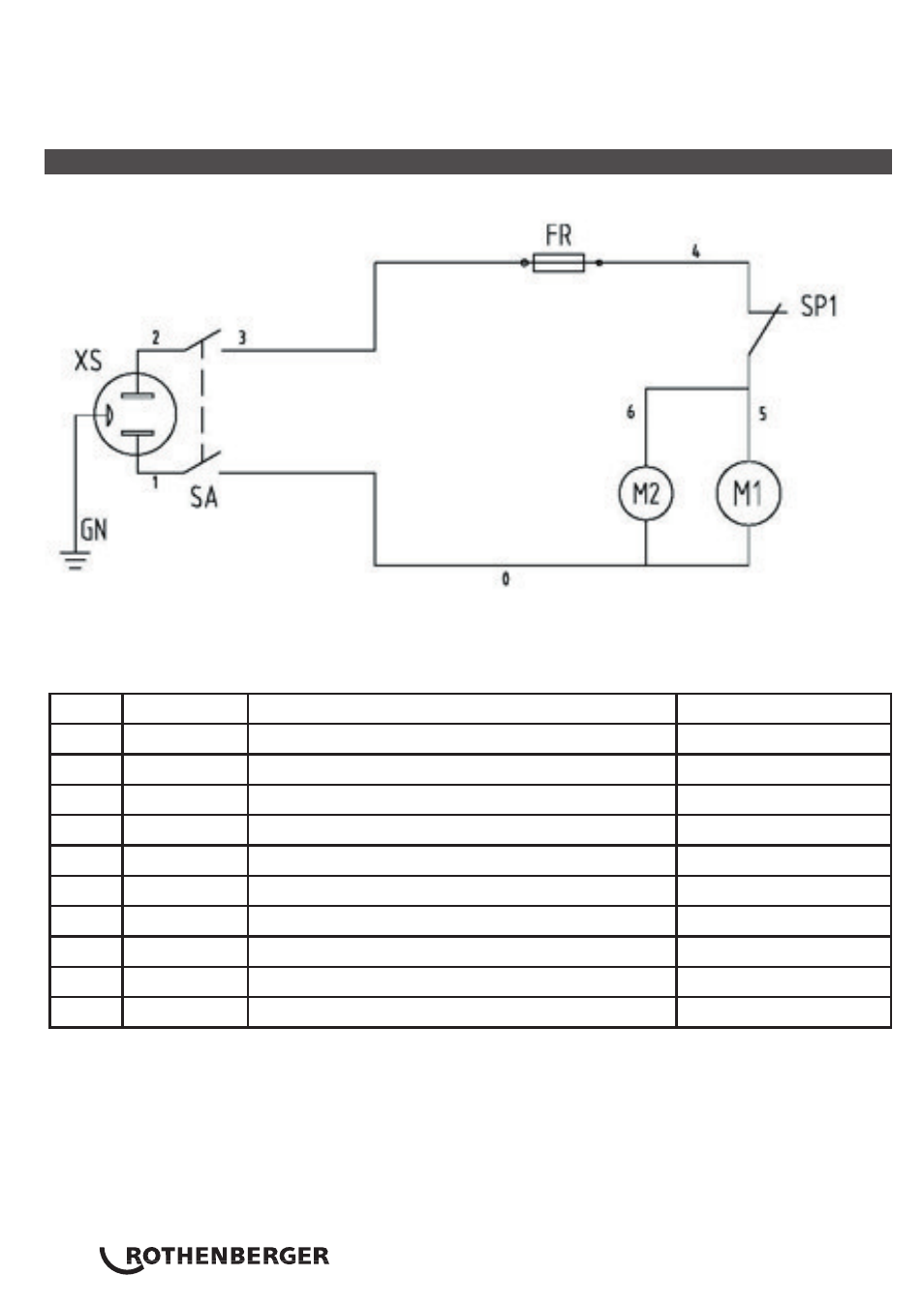

3. Schemat połączeń
ELEM.
Kod graficzny OPIS
Uwagi
1
XS
Wyjście zasilania
2
SA
Przełączniki kołyskowe
3
FR
Urządzenie zabezpieczające przed przeciążeniem
4
M1
Silnik kompresora
5
M2
Wentylator osiowy
6
SR
Przełącznik odśrodkowy
7
C1
Kondensator rozruchowy
8
C2
Kondensator roboczy
9
SP1
Aparatura rozdzielcza wysokiego ciśnienia
10
ST
Zabezpieczenia temiczne silnika
