26
NORSK
INSTRUKSER FOR BRUK OG VEDLIKEHOLD

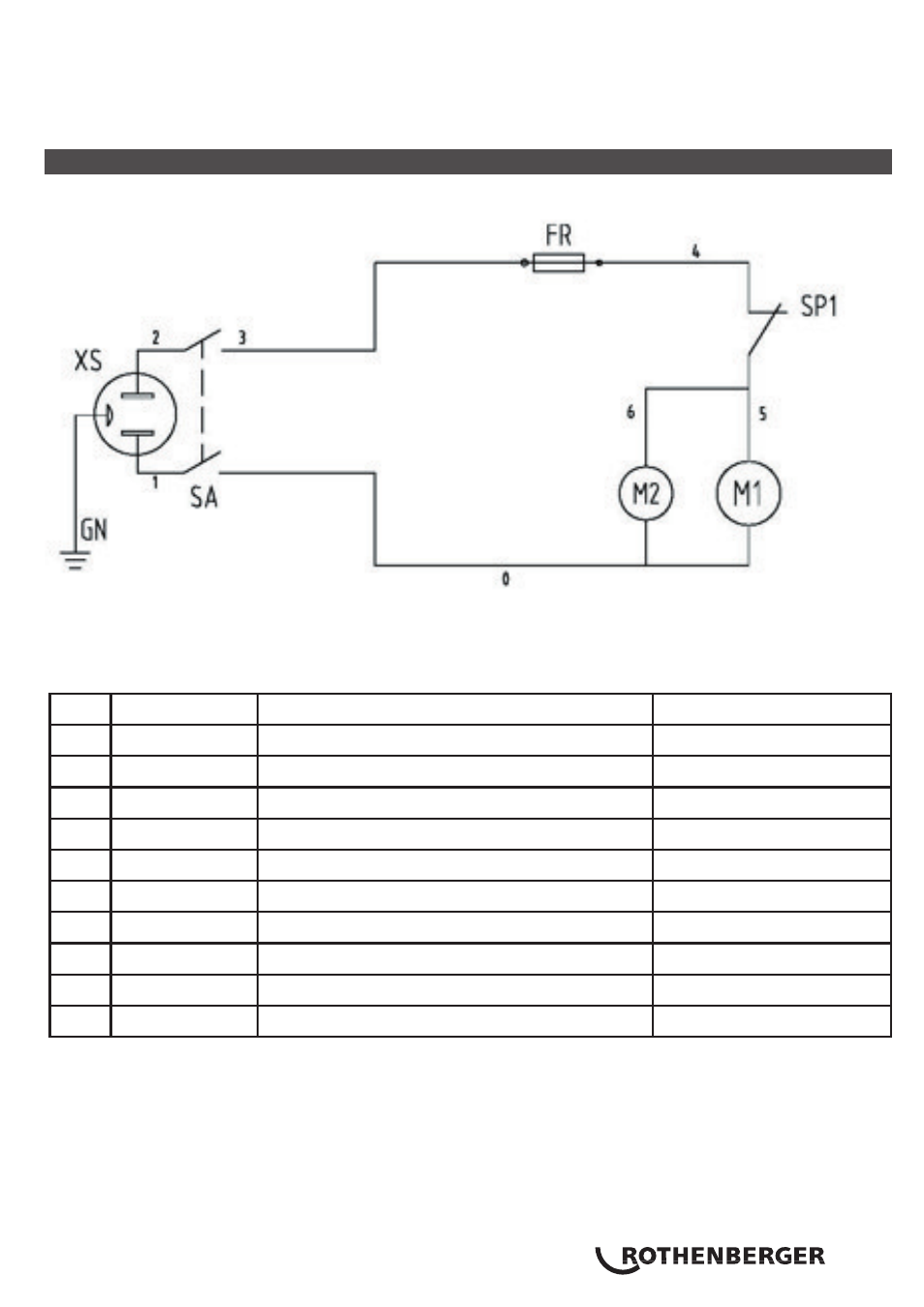

3. Koblingsdiagram
DEL
Grafisk kode
BESKRIVELSE
Kommentarer
1
XS
Strømuttak
2
SA
Vippebrytere
3
FR
Overlastvernutstyr
4
M1
Kompressormotor
5
M2
Aksialvifte
6
SR
Sentrifugalbryter
7
C1
Startkondensator
8
C2
Kjørende kondensator
9
SP1
Høytrykkskoplingsutstyr
10
ST
Termisk beskyttelse for motor
