TÜRKÇE
KULLANIM VE BAKIM TALİMATLARI

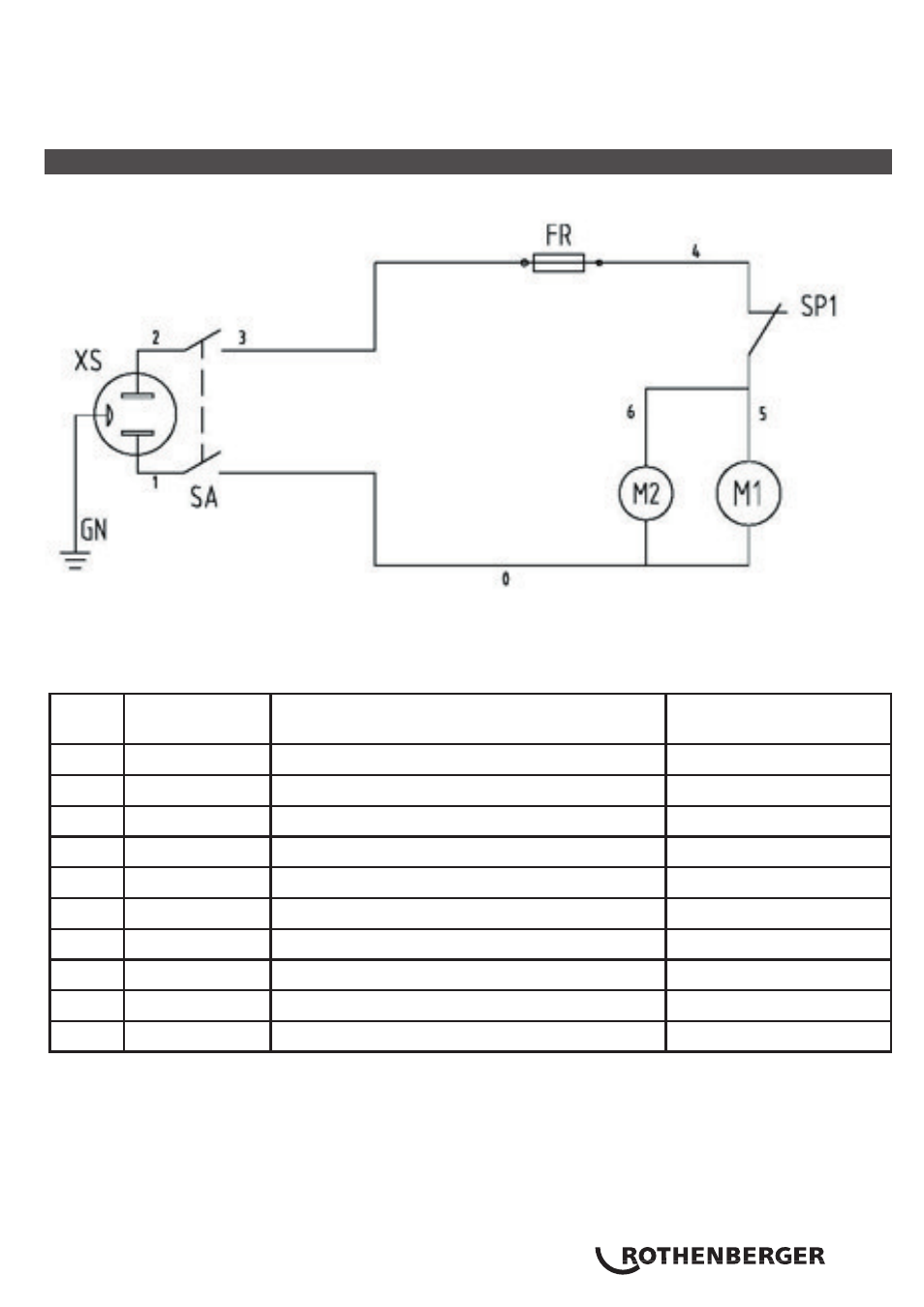

3. Kablo bağlantı şeması
PARÇA/
MADDE
Grafik kodu
TANIMLAMA
Notlar
1
XS
Güç prizi
2
SA
Basmalı Anahtarlar
3
FR
Aşırı yük koruma cihazı
4
M1
Kompresör Motoru
5
M2
Eksenel Fan
6
SR
Santrifüjlü anahtar
7
C1
Başlatma kapasitör
8
C2
Çalışan kapasitör
9
SP1
Yüksek basınçlı Anahtarlama tertibatı
10
ST
Motor termal koruyucular
