44
ČESKY
POKYNY K POUŽÍVÁNÍ A ÚDRŽBĚ

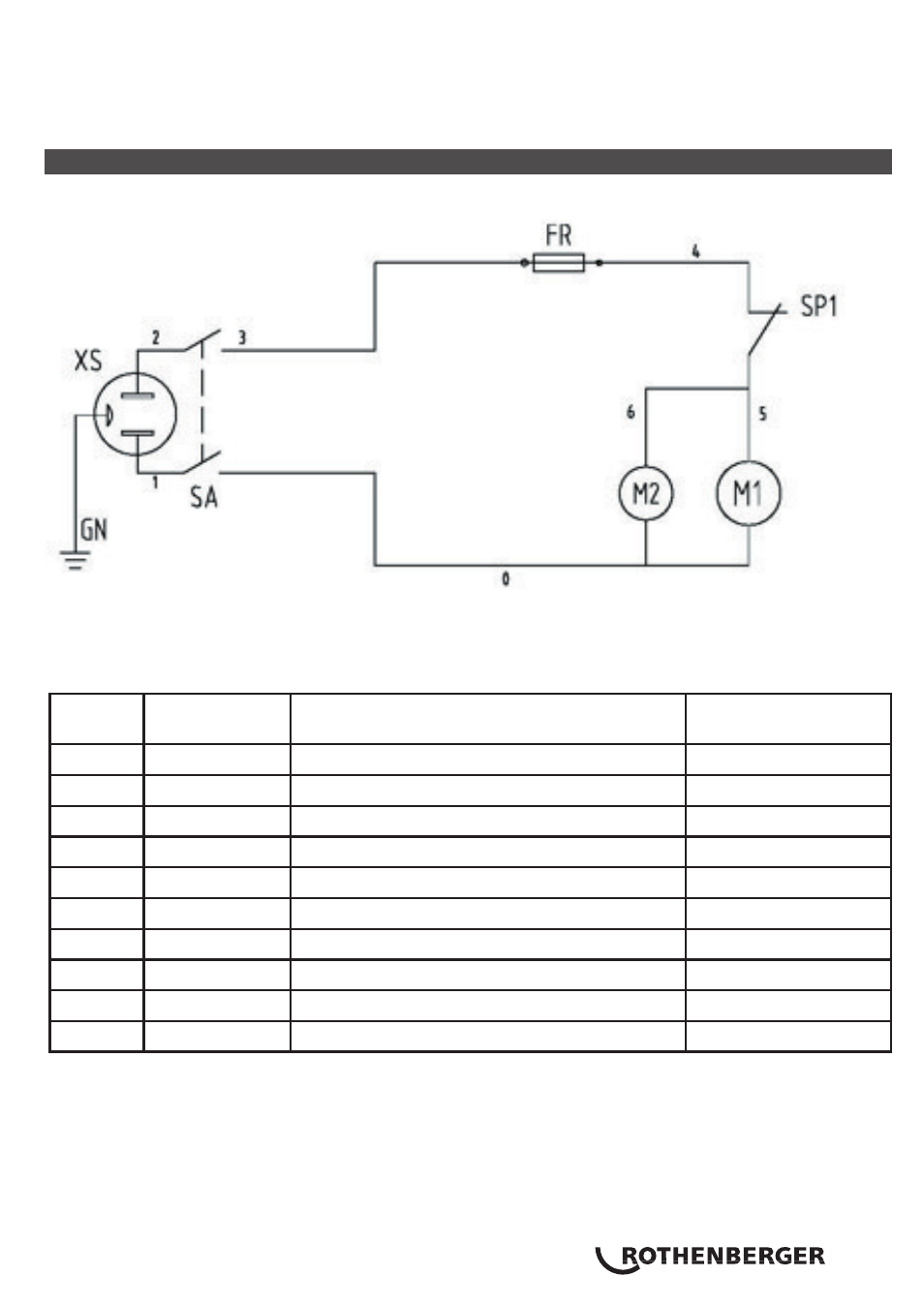

3. Schéma zapojení
POLOŽKA
Zkratka ve
schématu
POPIS
Poznámky
1
XS
Zásuvka
2
SA
Kolébkové spínače
3
FR
Zařízení na ochranu před přetížením
4
M1
Motor kompresoru
5
M2
Axiální větrák
6
SR
Centrifugový spínač
7
C1
Startovací kapacitátor
8
C2
Kapacitátor chodu
9
SP1
Spínací zařízení pro vysoký tlak
10
ST
Teplotní ochranná zařízení motoru
