Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PACO 0,85 кН
6.2.6 Автоматическая сигнализация неисправности, ARI-PACO 0,85 Y
Если в процессе перемещения клапана возникает блокировка в результате
попадания инородного предмета, подается обратный сигнал 13 В DC (возможно
только без ограничения напряженияr Z.-диода между клеммой A или 0 ), на клемму A.
Дополнительно мигает LED-индикатор под колпаком привода.
Привод в автоматическом режиме пытается самостоятельно устранить неполадку
путем кратковременного подъема штока
Дополнительные сигналы через контакты реле могут подаваться от карты реле
(опция). Карта легко устанавливается дополнительно в предусмотренное для нее
место. См. 5.5.3 ...

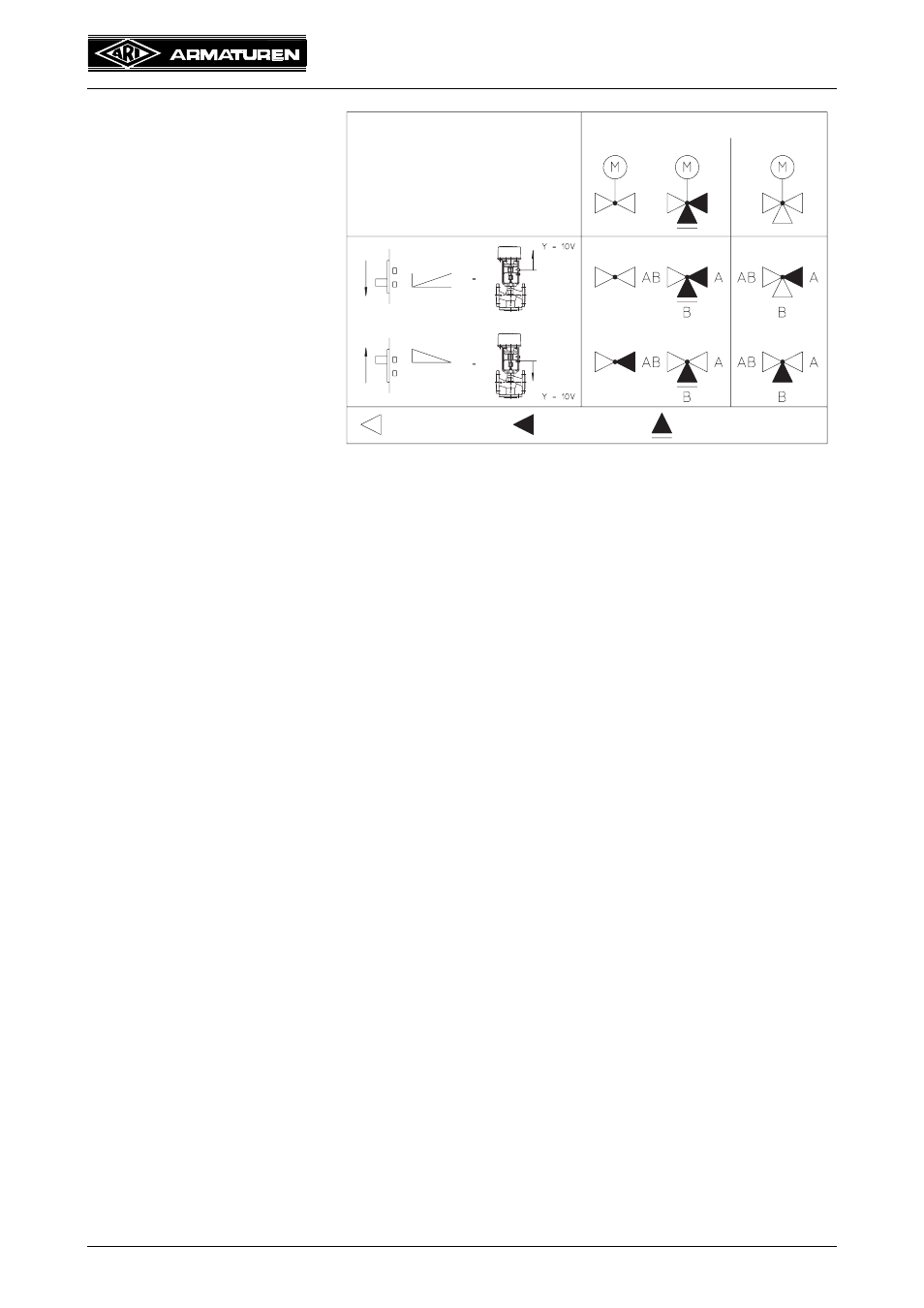

выключатель 3
Регулировка направления
хода. (выбор
направления)
клапан открыт или закрыт
при поступлении сигнала
10 В DC.
Рис. 35
В 4
Направление хода для частичной инициализации.
При перебоях с питанием или при выходе из ручного режима привод отключается.
В целях безопасности проводится частичная инициализация. Направление не
открытие или закрытие выбирается, исходя из условий работы конкретной
системы.
направление регулирования
положен.
выключ.
проходной клапан
3-х ход.кл
= откр.
= закрыт
= фланц. соед.
Вход
управляющ.
сигнала
