Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PACO 0,85 кН
6.2.2 Таблица функций индикатора LED для ARI-PACO 0,85 Y
6.2.3 Функция защиты от замерзания, ARI-PACO 0,85 Y
- Направление ходаARI-PACO 0,85 Y
Рабочий процесс
LED-индикация
Сигнализация
привод в режиме
эксплуатации
___________ LED горит
0 ... 10 В DC (между
клеммойA и 0)
полная или частичная
инициализация
__ _ __ __ __ LED мигает,
Маховик вращается с
короткими
остановками
10 В DC (между
клеммой A и 0)
после снятия
ограничения
кнапряжения ок. 13 В
DC
блокировка клапана
_____ _ ____ LED мигает
неравномерно (сигнал
сохраняется до
повторной
инициализации)
ручной режим
(после ручного
режима - частичная
инициализация)
___________ LED горит непрерывно
Внимание !
- Сигнал 13 В используется только без Z.-диода "D" A/0.
Функция защиты от замерзания , 3-
точечный рерулятор или приоритетное
управление реализуются с помощью
соединений на массу.
При управлении с помощью постоянного
входного сигнала 0/2-10в
устанавливается перемычка 1/M. При
этом преимущество имеет сигнал на
клемму 2 или 3, например, от датчика
замерзания
Для трехточечного управления
перемычку 1 / M надо снять

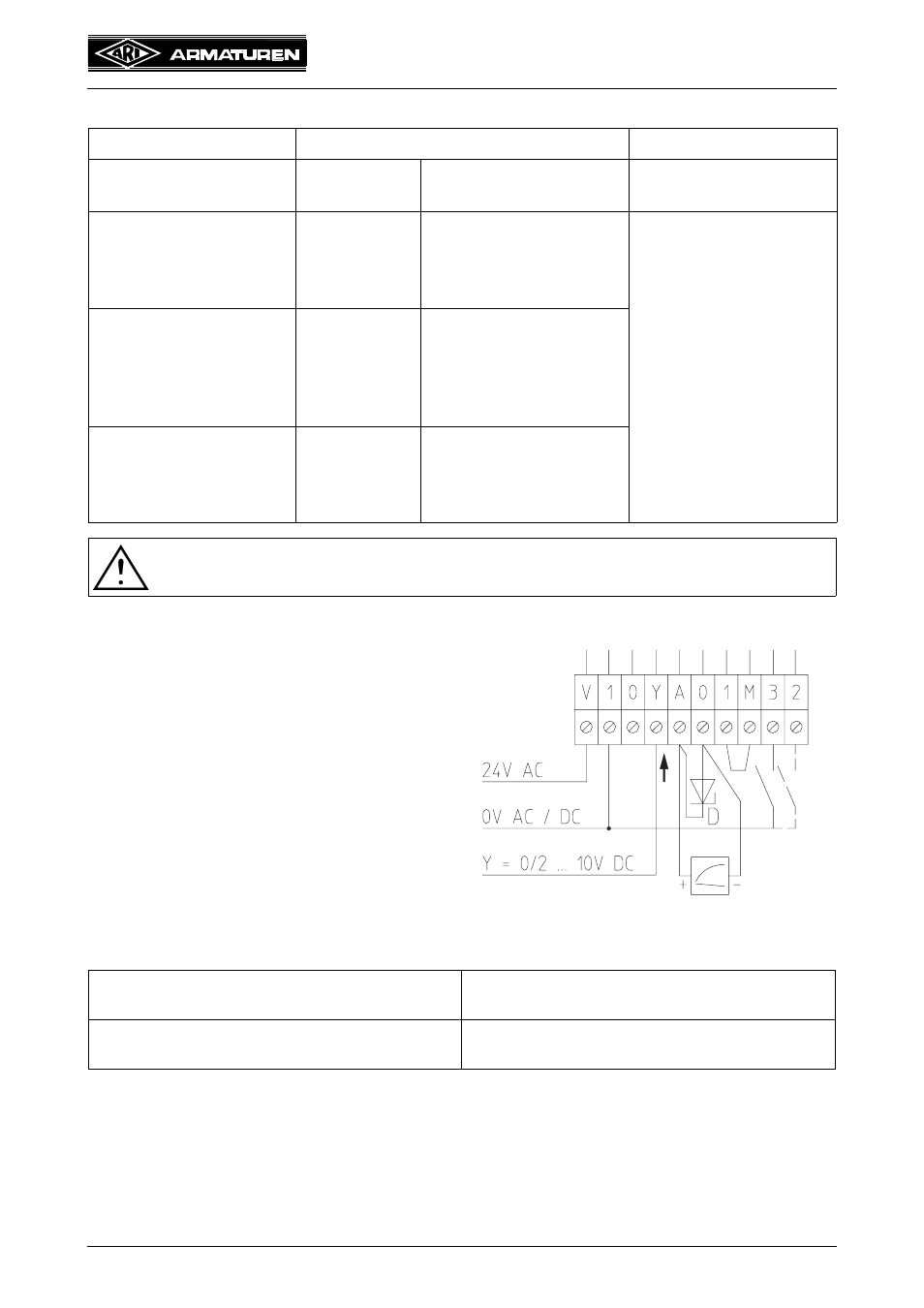

Рис. 31
Трансмиссия втягивается
Трансмиссия переходит в рабочий
режим
Соединение на массу (клемма 1) -
клемма 2
Соединение на массу (клемма 1) -
клемма 3
