Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PACO 0,85 кН
5.3 Информация по монтажу и установке на арматуру
Если клапан уже смонтирован в системе, то перед началом монтажа привода
необходимо проследить за тем, чтобы в клапане не было разницы давления.
При необходимости закрыть задвижку или выключить насос.
5.3.1 Установка на арматуру ARI-PACO 0,85 kN

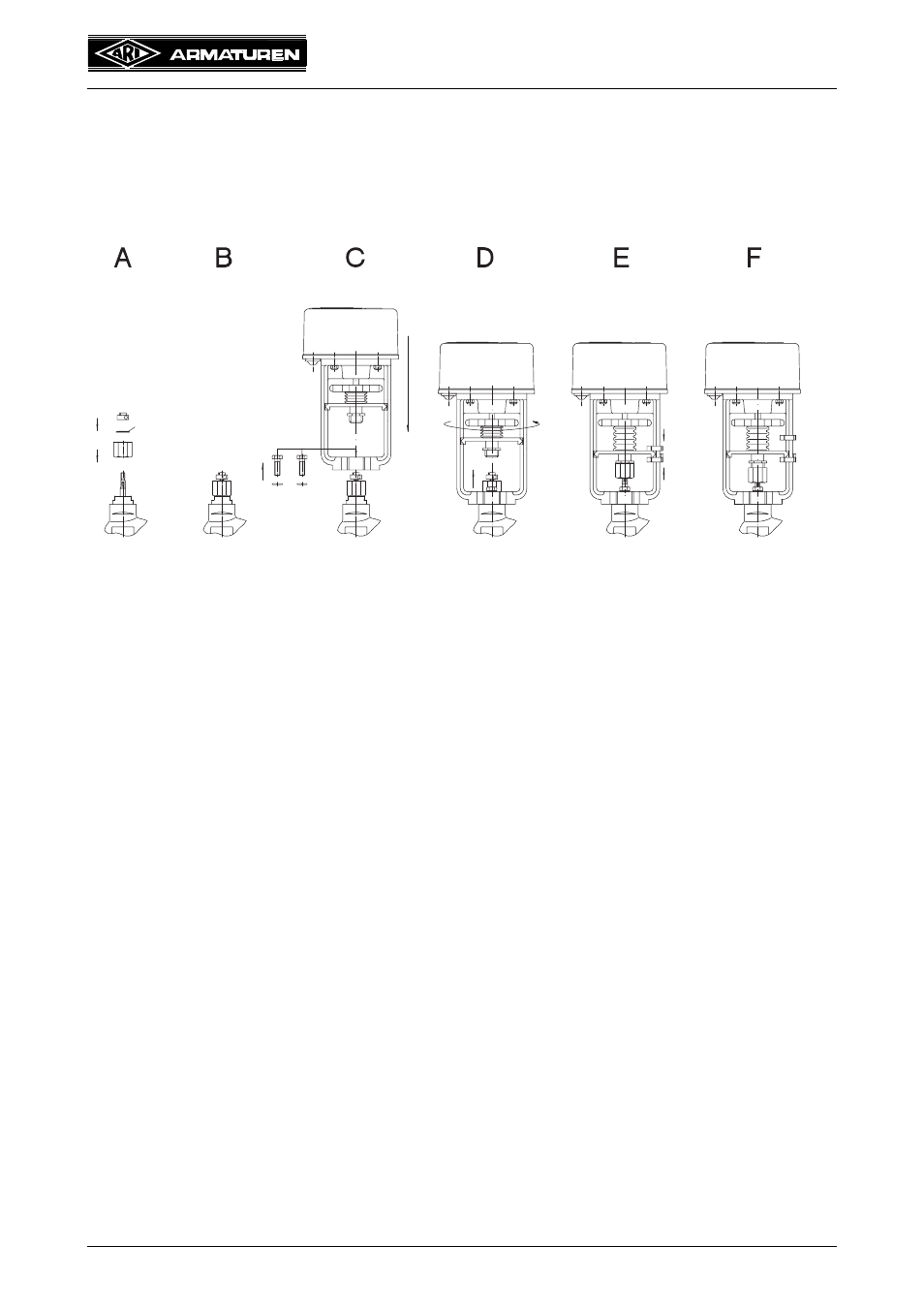

Рис. 4
Порядок монтажа привода на установленной арматуре:
- Вывернуть винт стопора трансмиссии от смещенеия.
- Шток клапана по длине хода установить в среднее положение.
Рис. A:
- Трансмиссию продвинуть на шпиндель клапана.
Рис. B:
- Резьбовую втулку клапана с зубчатым колесом навернуть на шпиндель
и зафиксировать с помощью винта с внутренним шестигранником.
Рис. C:
- Блок привода установить на клапане.Трансмиссия устанавливается в
рабочее положение.
- С помощью двух шестигранных винтов(M8 x 22) и двух пружинных шайб
закрепить привод на арматуре.
Рис. D:
- Вращать маховик фиксатора, пока он не окажется на резьбовой втулке.
- Зафиксировать положение трансмиссии и ключом ( SW24 ) затянуть
гайку на угол 1 x 100° - 110° ! (см. также указание на кожухе блока
привода)
Рис. E:
- Верхнюю и нижнюю метку индикатора хода продвинуть к фиксатору.
Рис. F:
- Перевести привод в конечные положения и убедиться, что препятствий
не возникает. Для привода типа ARI-PACO 0,85 выполнить
инициализацию (см. 6.2.1 )
- Метки индикатора хода перемещаются в конечных точках в правильное
положение.
- Обеспечить электрическое питание (см. 5.4 ).
