0040506000 0410 стр. 17
Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PACO 0,85 кН
5.5.2.2 Подача питания и настройка карты переключения для ARI-PACO 0,85 D
Рис. 13
Схема электроподключения см.
Рис. 13 .
Дальнейшей настройки не
требуется.
После завершения подключения
осторожно установить колпак и
затянуть винты с потайной
головкой (рис. 17). Переключатель
перевести в режим автоматики,
подать питание и проверить
функционирование привода.

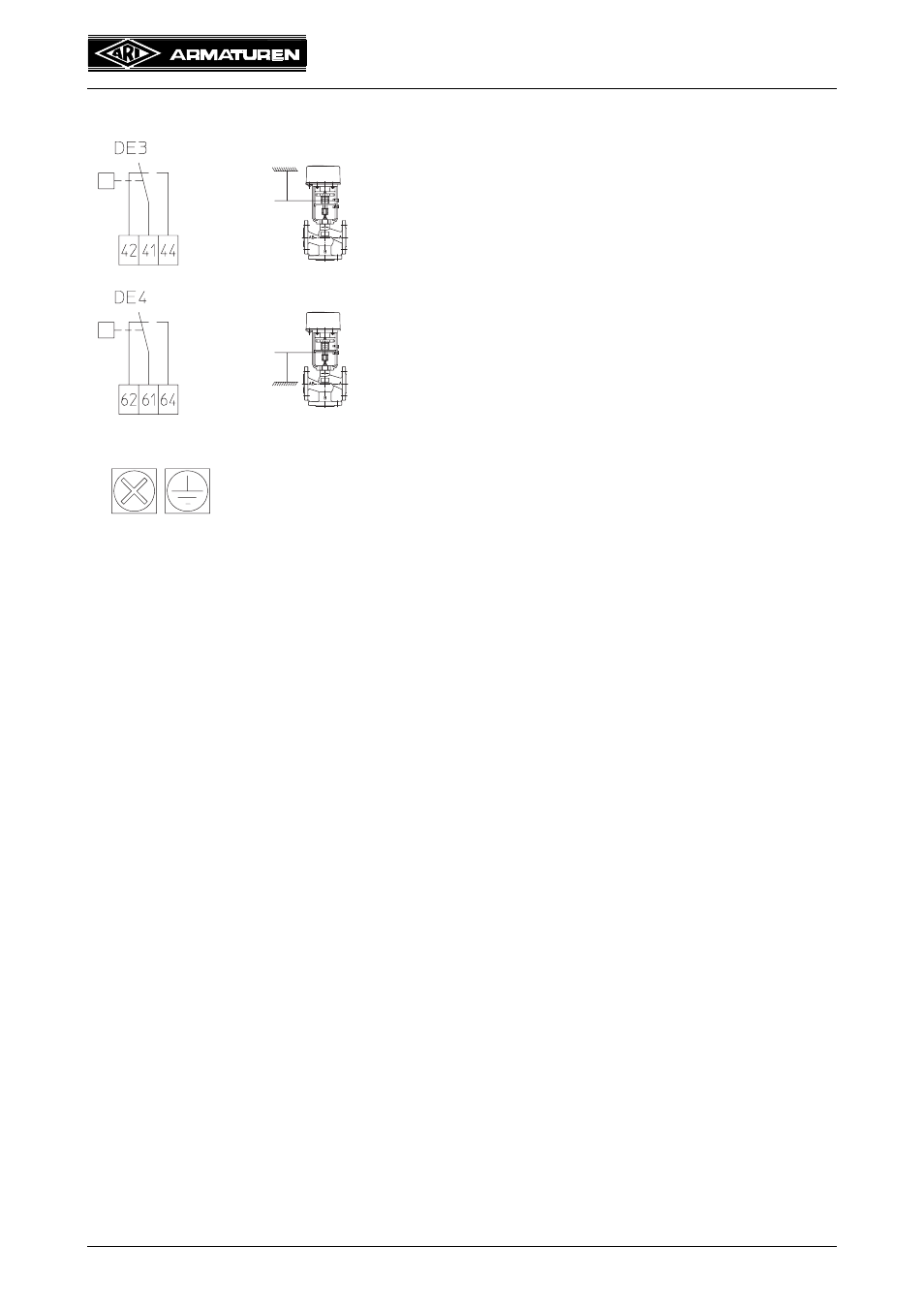

Контакт в верхней
точке переключается
с 41-42 к 41-44
Контакт в нижней
точке переключается
с 61-62 к 61-64
макс. 250вAC, 3A
