стр. 27
Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PACO 0,85 кН
6.2.5 Адаптация ARI-PACO 0,85 Y
к работе клапана

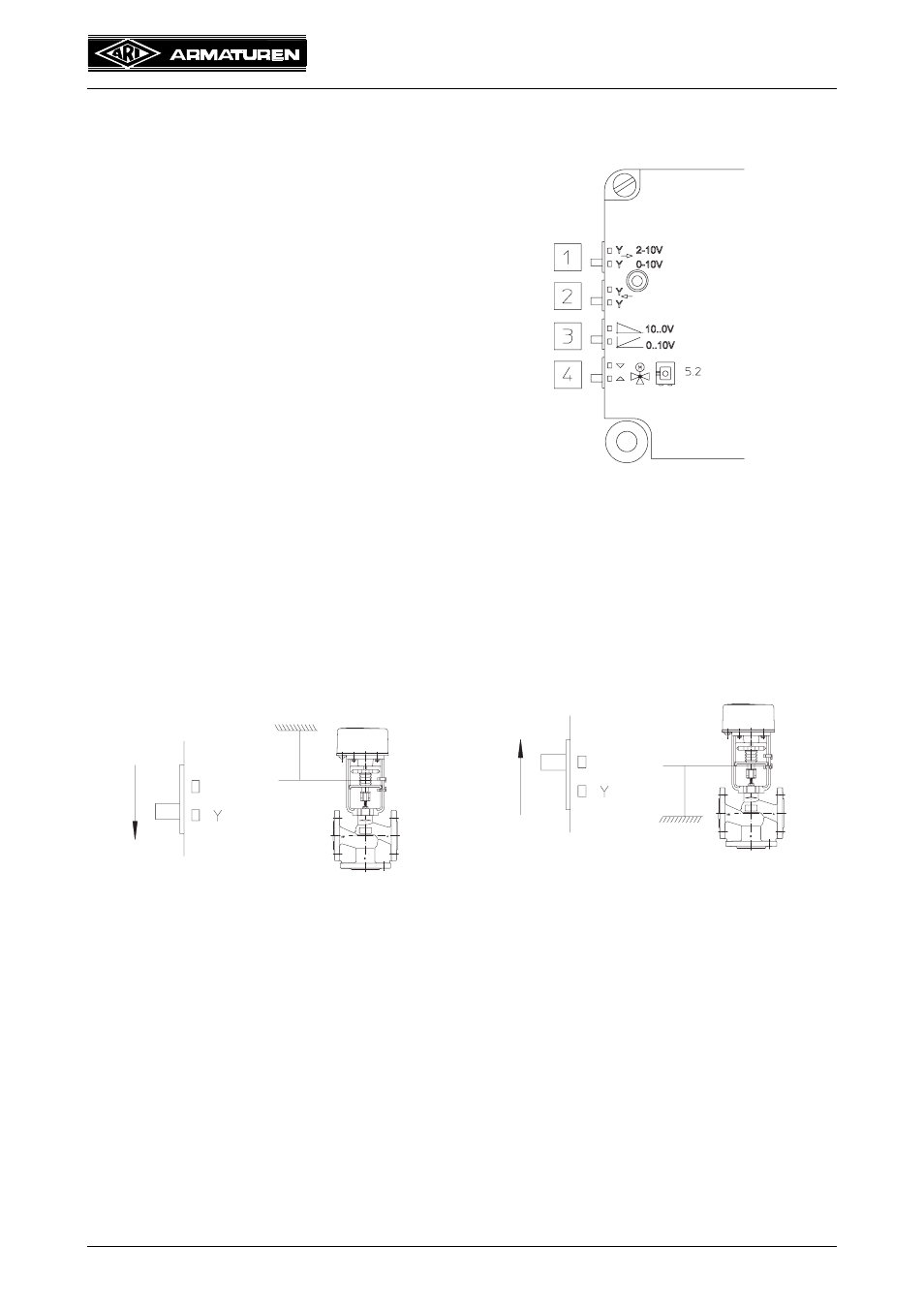

Адаптация производится с помощью 4 выключателей под защитным колпаком
выключатель 1
Настройка сикггала Y от регулятор 0...10
В DC или 2...10 В
Рис. 32
выключатель 2
Выход управляющего сигнала:
регулировка необходима при
подключенном выходе управляющего
сигнала.
Рис. 33: Верхняя конечная точка хода
клапана, выход управляющего
сигнала = 10 В
Рис. 34: Нижняя конечная точка хода
клапана, выход управляющего
сигнала = 10 В
