Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PACO 0,85 кН
5.4 Электроподключение

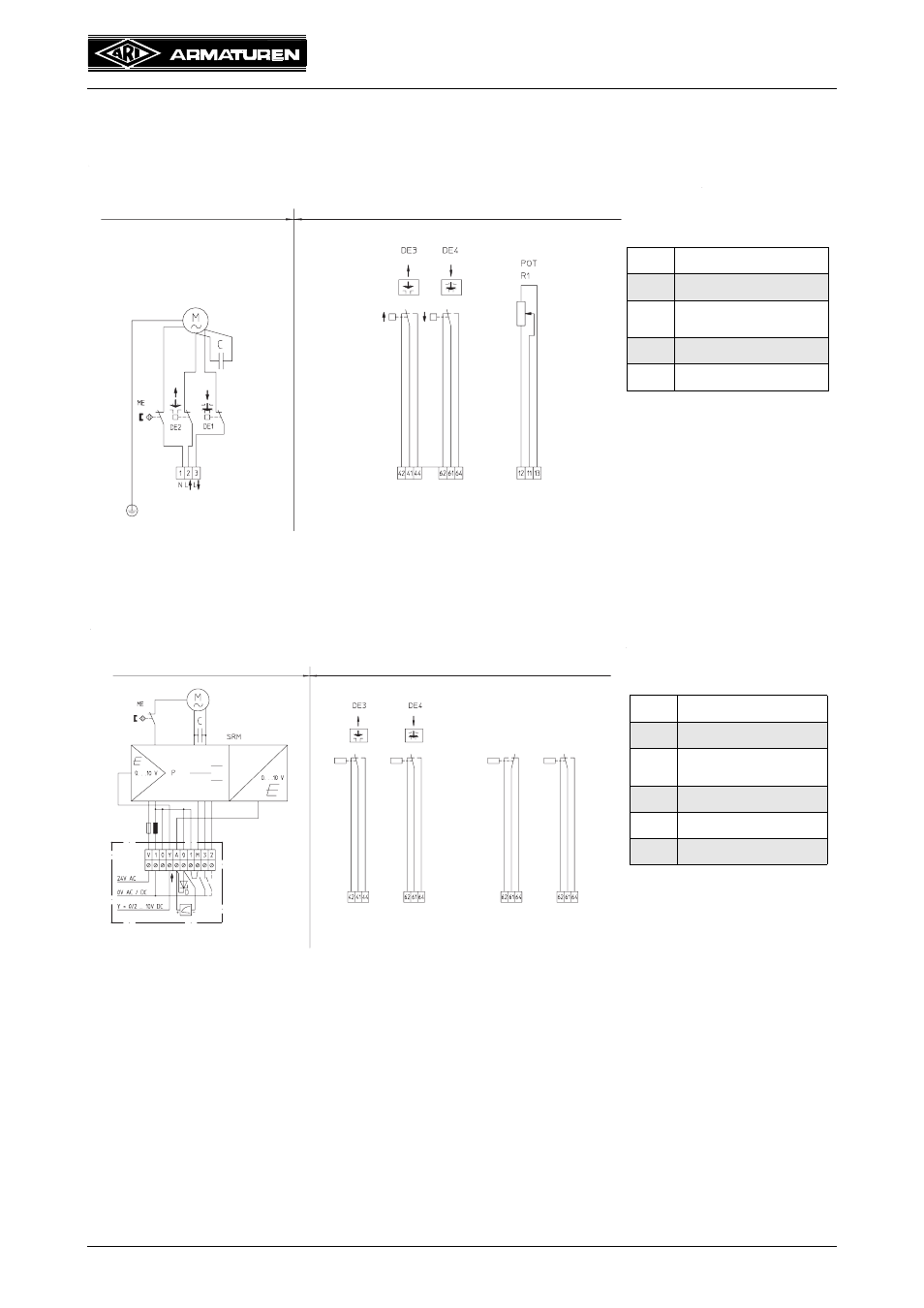

5.4.1 Схема подключения ARI-PACO 0,85 D
Рис. 5
5.4.2 Схема подключения ARI-PACO 0,85 Y
Рис. 6
В целях обечпечения электромагнитной совместимости рекомендуется кабель
потенциометра и и для входящих сигналов сделать экранированным.
DE Редуктор
POT Потенциометр
ME Магнитный
выключатель
M
Мотор
C
Конденсатор
стандарт
Принадлежности
DE Редуктор
POT Потенциометр
ME Магнитный
выключатель
M
Двигатель
C
Конденсатор
D
Диод
Стандарт
Принадлежности
1. функция
2. функция
(неисправность)
нет
неисправн.
неиспр.
При управлении по постоянному входящему сигналу 0/2-10В необходима перемычка 1/M.
Сгинал на клемму 2 или 3, например,от датчика замерзания, имеет приоритет.
При управлении от трехточечного регулятора надо снять перемычку 1 / M .
