Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PACO 0,85 кН
5.5.3.2 Подключение и настройка реле вARI-PACO 0,85 Y
Реле может выполнять две функции.
1. функция:
2. Принцип действия:
После подачи питания и регулировки осторожно установить колпак и закрепить его
двумя винтами с потайной головкой. Включить автоматический режим, произвести
функциональный тест.

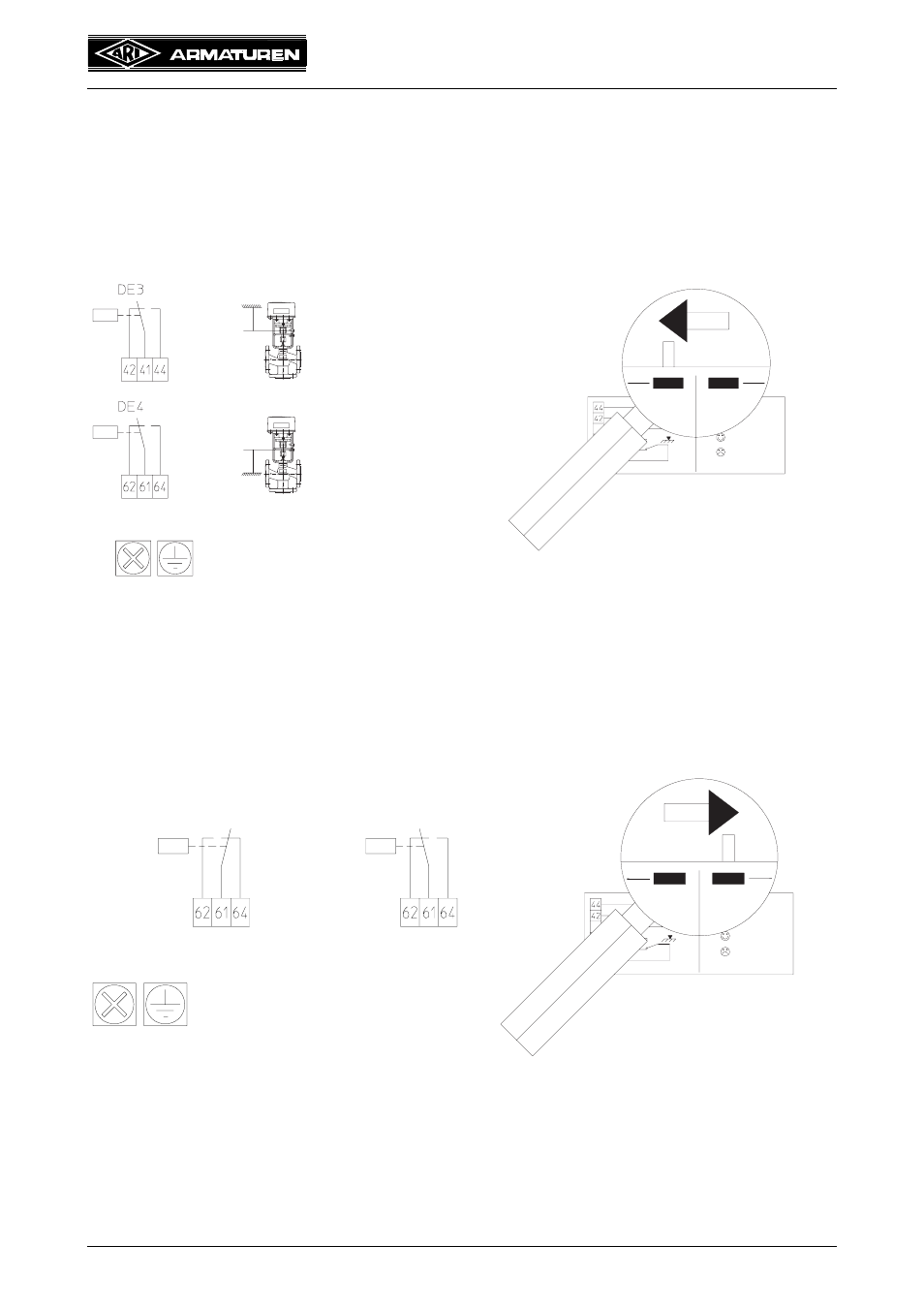

Сигнализация о двух положениях
клапана ОТКР./ЗАКР:
(
Контакты реле со свободным потенциалом
)
Рис. 17
переключатель повернуть влево!
Рис. 18
Контроль блокировки клапана и
отключения питания в сети 24в:
(контакты реле со свободными
потенциалами)
Рис. 19
Регулятор режима установить вправо!
Рис. 20
в верхн. точке
контакт перекл. с
41-42 к
41-44
в нижн. точке
контакт переключ.
с 41-42 к
41-44
max. 250VAC, 3A
ошибок нет
ошибка
макс. 250вAC, 3A
