стр. 18 0040506000 0410
Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PACO 0,85 кН
5.5.3 Реле в ARI-PACO 0,85 Y
Реле в ARI-PACO 0,85 Y служит для сигнализации неисправностей и конечного
положения привода.

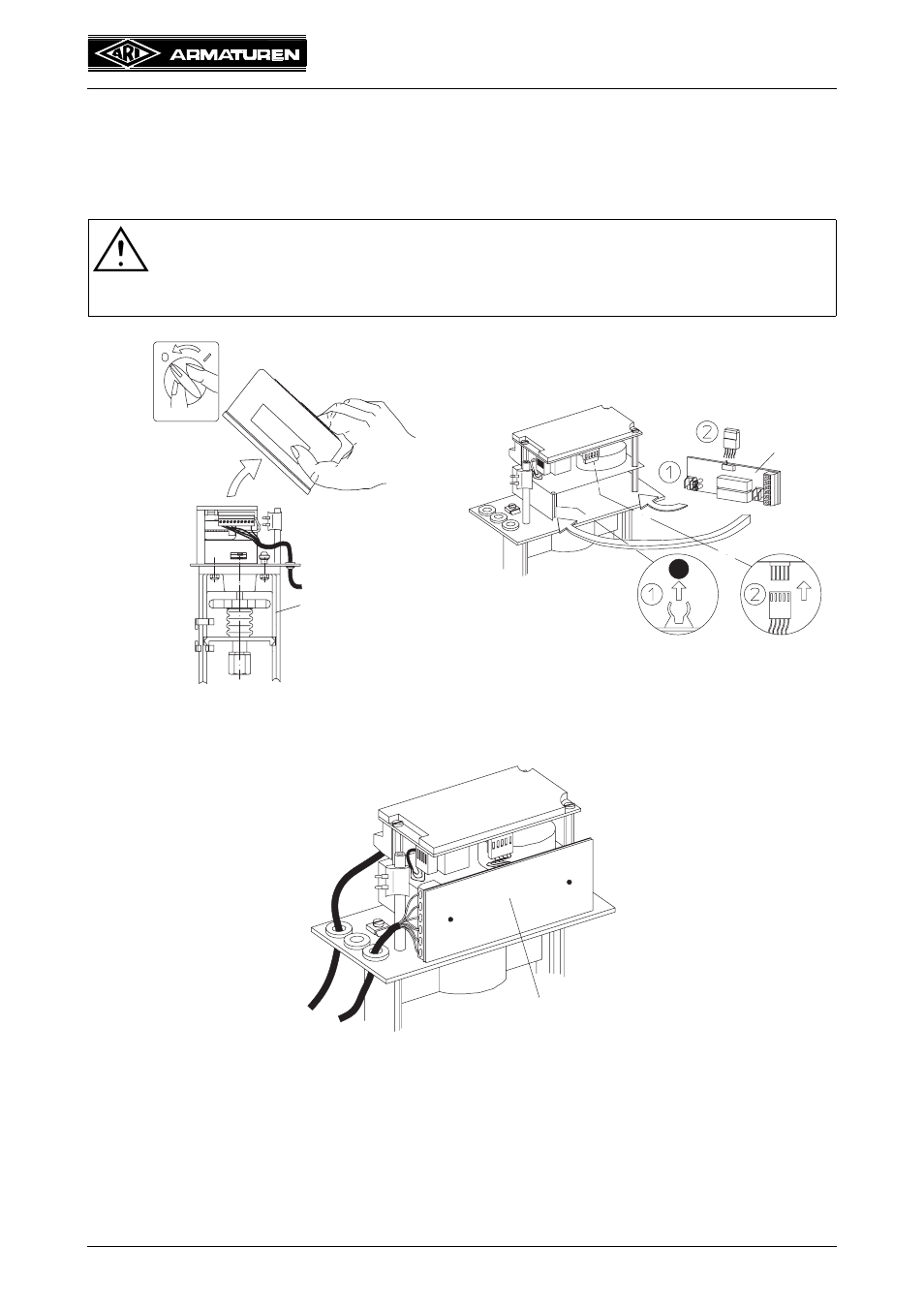

5.5.3.1 Установка реле в ARI-PACO 0,85 Y
Внимание !
- Установку производить только на полностью обесточенном приводе!
(Отключить питание и предусмотреть защиту от
несанкционированной подачи напряжения )
Рис. 14 Рис. 15
Рис. 16
сеть выкл.
реле
реле
