Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PACO 0,85 кН
5.4.3 Подключение ARI-PACO
Электроподключение привода производите следующим образом:
- Отключить напряжение и установить защиту от случайного включения питания.
- Переключатель режимов на кожухе установить в положение ручного режима (при
снятии кожуха всегда устанавливается ручной режим)
- Ослабить два винта с потайной головкой на корпусе, осторожно снять кожух.
- Через кабельные вводы подключить кабели питания.
- Изолировать кабель на 1-1,5 см выше места ввода.
- Отдельные жилы изолировать в 5 мм от конца (для гибкого провода использовать
наконечнки).
- Соединить защитный проводник с соответствующей клеммой на корпусе привода.
ВНИМАНИЕ !
- При использовании низкого напряжения (230 В AC) инсталляцию
следует провести так, чтобы был соблюден класс защиты I!

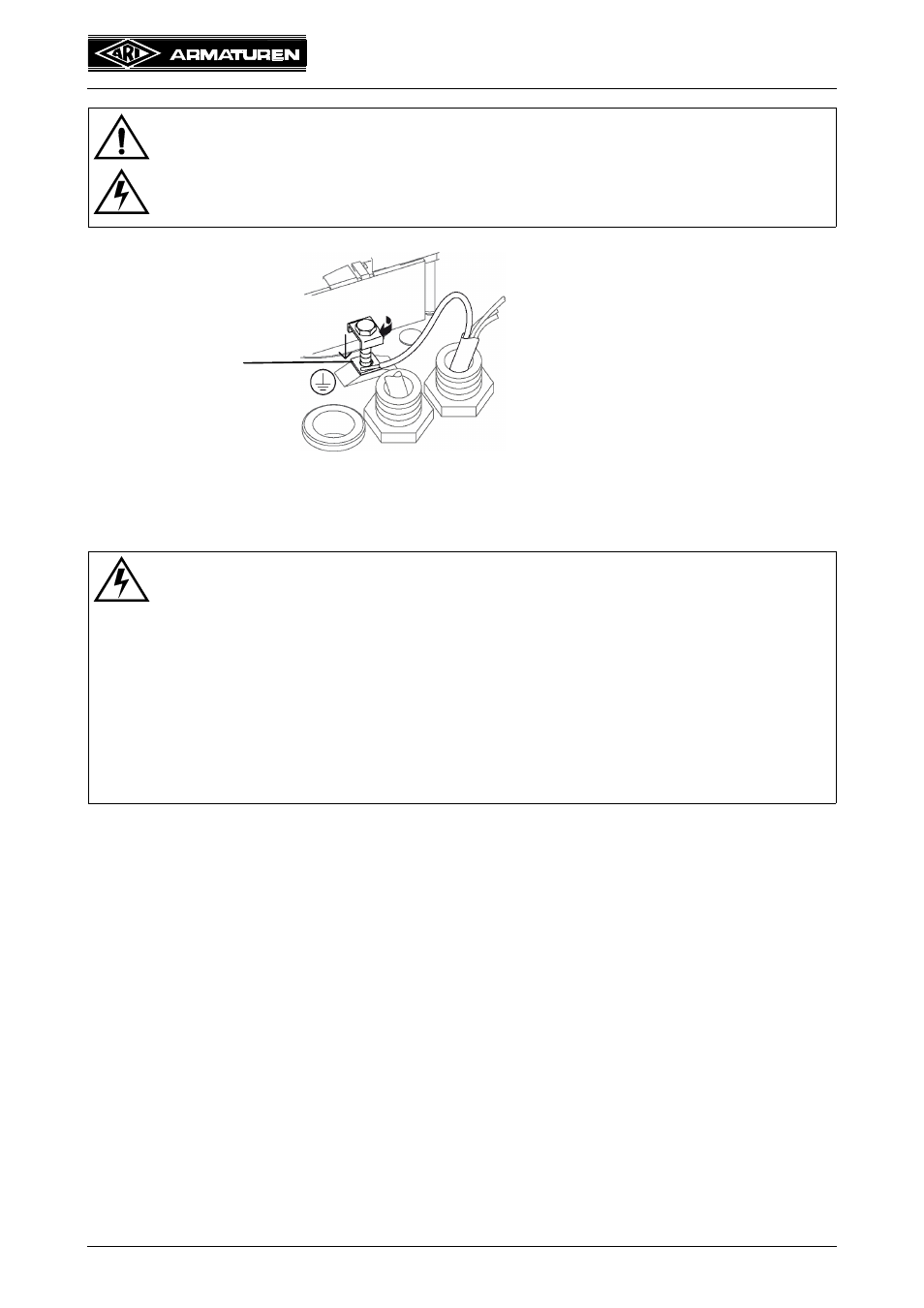

Рис. 7
Кабельное соединение на
клемме PE должно быть
подключено между зажимом и
квадратной шайбой (Cupal-
Scheibe). При этом нужно
проследить, чтобы медная
сторона квадратной шайбы
показывала к зажиму.
Внимание !
- К работе с электрическими системами и средствами производства
допускаются только специaлисты-электрики или обученный персонал
под надзором и руководством специалистов электриков, и только при
соблюдении региональных электротехнических нормативов и правил.
- При подключении привода питающий кабель должен быть отключен от
сети. Также следует принять меры, препятствующие случайному
включению питания.
Кабель питания привода следует жестко закрепить!
Несоблюдение этих правил может стать причиной смерти или
травмирования персонала или повреждения имущества.
Медная сторона
квадратной шайбы
(Cupal-Scheibe)
