22
RU
3
Подключите разъёмы ANALOG
AUDIO OUT данного устройства к
разъёмам аналогового входа
аудиосигнала на вашем
телевизоре. Используйте
аудиокабель, входящий в
комплект.

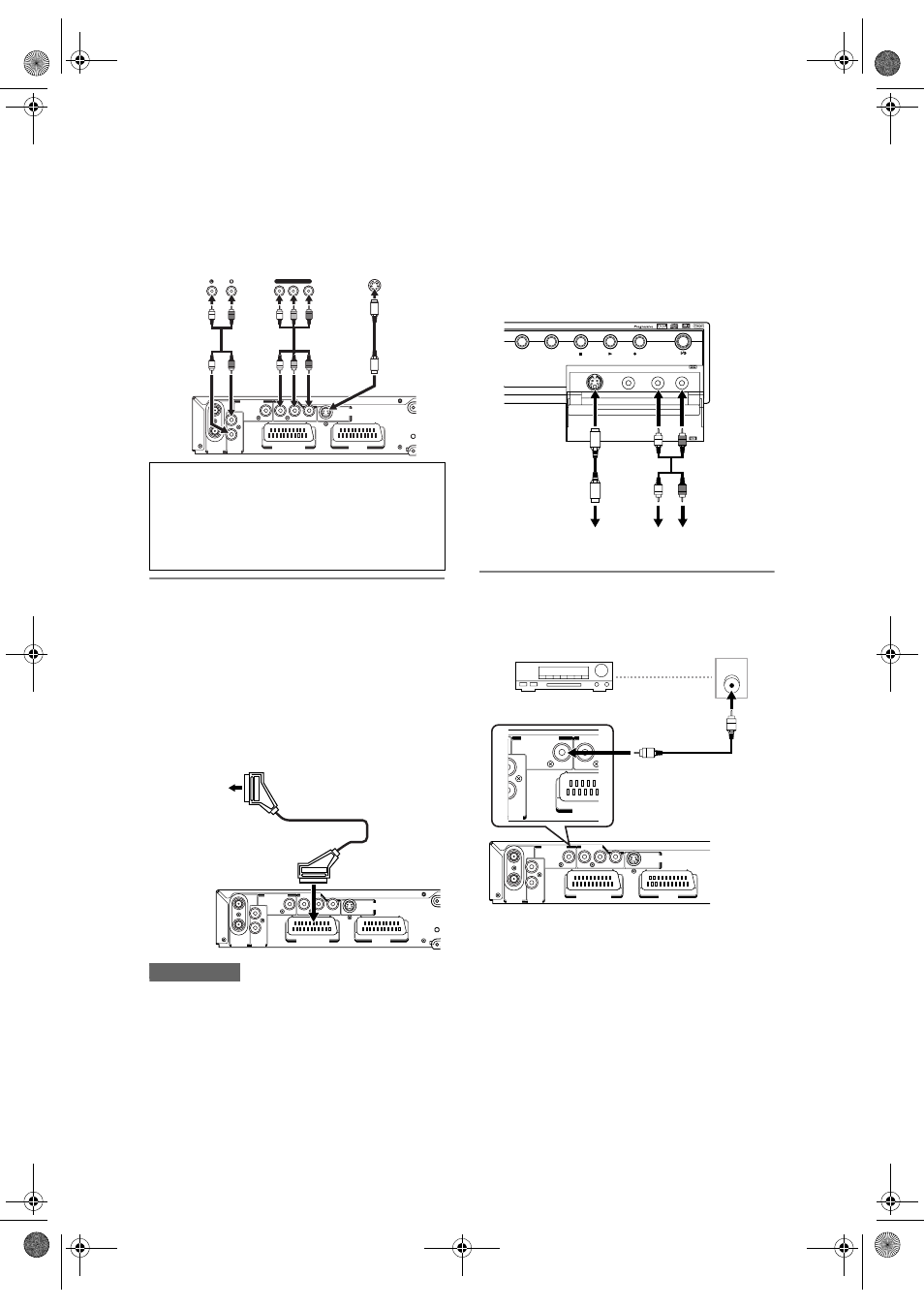

Подключение к внешнему оборудованию
В данном изделии имеются три входных
терминала: AV1(TV) или AV2(DECODER) на
задней панели и AV3 на передней панели. Перед
выполнением любых подключений убедитесь в
том, что все изделия отключены от сети питания.
Запись с HDD / DVD-проигрывателя,
видеомагнитофона, спутникового
модуля или другого аудио/
видеооборудования с помощью
выходного разъёма Scart (AV2)
Примечание
• Если вы записываете телепрограмму со
спутникового модуля, вы должны подключить
кабель Scart к AV2(DECODER). (См. стр. 43.)
• Если внешнее оборудование, подключенное к
разъёму AV2(DECODER), обеспечивает подачу
управляющего напряжения к данному изделию
через контакт 8 кабеля Scart, отображение
функций (например, P01) дистанционного
управления на экране телевизора будет
отсутствовать. В этом случае необходимо
отключить внешнее оборудование для
предотвращения появления управляющего
напряжения.
Запись с видеокамеры или
другого оборудования
Аудио/видеооборудование, не
имеющее выходного разъёма
Scart (AV3)
Если входной разъём сигнала S-Video не
предусмотрен, подключите внешнее
оборудование к входному разъёму VIDEO на
передней панели с помощью видеокабеля RCA.
Установите “S-Video вх.” при использовании
входного разъёма S-VIDEO. (См. стр. 47.)
Цифровой звук для более
качественного звучания
Подключения, описанные выше, являются
необязательными и применяются для
получения более качественного звука.
1
Чтобы получить более
качественное цифровое звучание,
используйте разъём DIGITAL
AUDIO OUT (COAXIAL) для
подключения вашего цифрового
аудио оборудования.
Если аудиоформат цифрового выхода не
соответствует характеристикам вашего
ресивера (принимающего оборудования),
ресивер будет воспроизводить звук с сильным
искажением, либо звук полностью будет
отсутствовать.
Примечание для телевизора, в котором не
предусмотрен разъём входа S-Video или
разъём Scart:
• В данном изделии не предусмотрен РЧ-
переходник, поэтому данный тип телевизора не
может быть использован для подключения.
• С режимом прогрессивной развёртки
совместимо только компонентное подключение.
S-VIDEO
IN
Component
Video IN
AUDIO
IN
IN
OUT
AV2 (DECODER)
AV1 (TV)
L
R
COAXIAL
Y
P
B
/C
B
P
R
/C
R
IN
L
R
COAXIAL
Y
P
B
/C
B
P
R
/C
R
S-VIDEO
OUT
DIGITAL AUDIO OUTPUT
PCM/BITSTREAM
COMPONENT
VIDEO OUTPUT
AV1 (TV)
AV2 (DECODER)
ANALOG
AUDIO OUT
ANTENNA
Y
P
B
/C
B
P
/C
R
Кабель
S-Video
(не входит
в комплект)
Аудиокабель
(входит в
комплект)
Компонентный
видеокабель
(не входит в
комплект)
IN
OUT
AV2 (DECODER)
AV1 (TV)
L
R
COAXIAL
Y
P
B
/C
B
P
R
/C
R
IN
L
R
COAXIAL
Y
P
B
/C
B
P
R
/C
R
S-VIDEO
OUT
DIGITAL AUDIO OUTPUT
PCM/BITSTREAM
COMPONENT
VIDEO OUTPUT
AV1 (TV)
AV2 (DECODER)
ANALOG
AUDIO OUT
ANTENNA
Выходной
разъём AV
(Scart)
Кабель Scart (не входит в комплект)
AV2(DECODER)
REC
DVD
HDD
ON / STANDBY
S-VIDEO
VIDEO
L
R
AV3
S-VIDEO
OUT
AUDIO
OUT
AV3 (Передняя панель)
Кабель S-Video (не
входит в комплект)
Аудиокабель
(входит в
комплект)
IN
OUT
AV2 (DECODER)
AV1 (TV)
L
R
COAXIAL
Y
P
B
/C
B
P
R
/C
R
IN
L
R
COAXIAL
Y
P
B
/C
B
P
R
/C
R
S-VIDEO
OUT
DIGITAL AUDIO OUTPUT
PCM/BITSTREAM
COMPONENT
VIDEO OUTPUT
AV1 (TV)
AV2 (DECODER)
ANALOG
AUDIO OUT
ANTENNA
COAXIAL
AV2 (DE
L
R
COAXIAL
Y
L
R
COAXIAL
Y
DIGITAL AUDIO OUTPUT
PCM/BITSTREAM
COMPON
VIDEO OU
AV2 (DE
NALOG
DIO OUT
Декодер Dolby Digital,
декодер DTS или
декодер MPEG и т.д.
Цифровое аудио
разъём входа
Коаксиальный кабель
(не входит в комплект)
