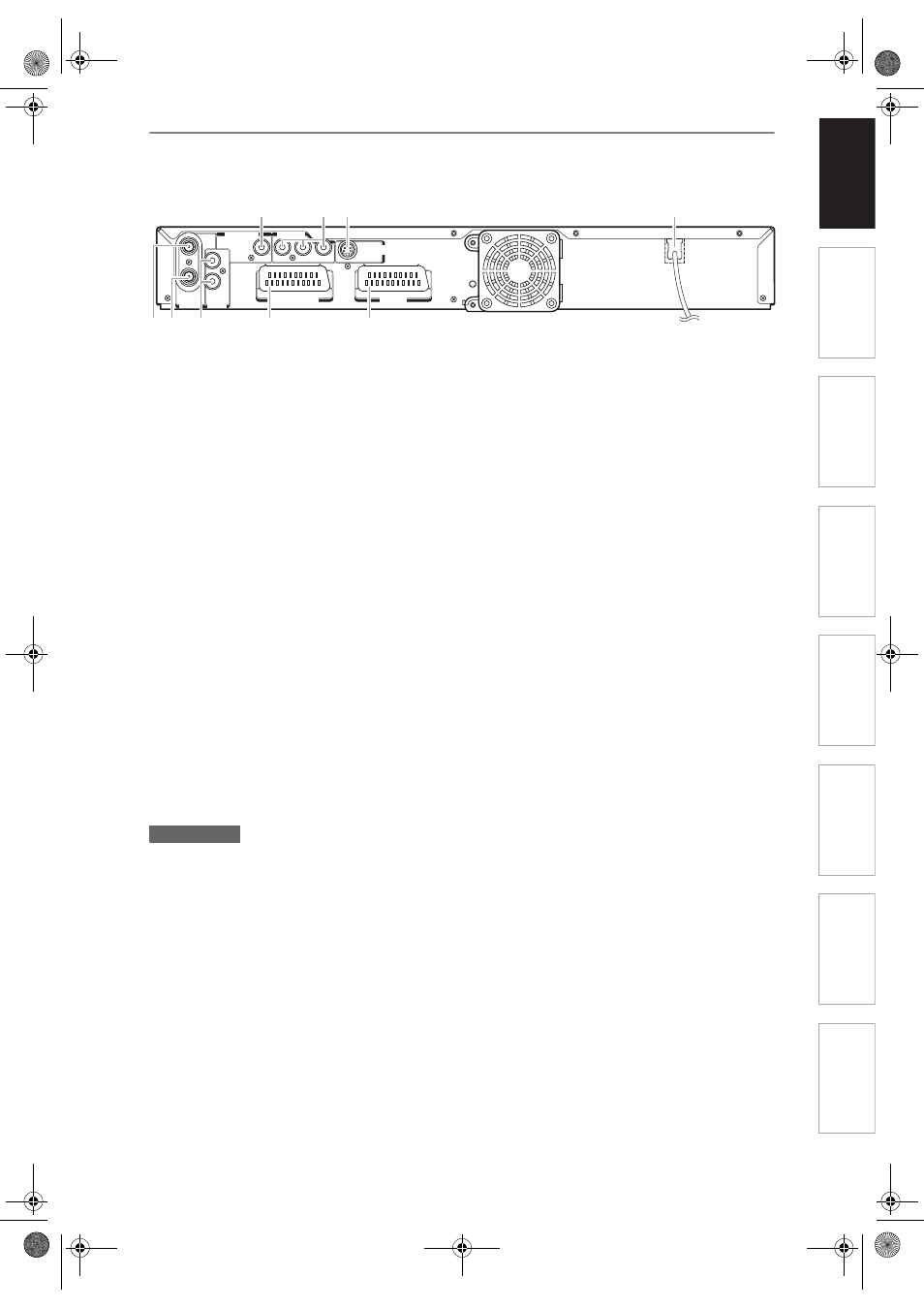

Задняя панель
1 ANTENNA IN
:
Подключить к антенному кабелю.
2 ANTENNA OUT
:
Используется для подключения к антенному
разъёму вашего телевизора, кабельной
коробке или, непосредственно, к системе
телевизионного вещания.
Используйте РЧ-кабель, входящий в комплект.
3 ANALOG AUDIO OUT разъёмы
:
Используются для подключения к разъёмам
входа аудиосигнала на вашем телевизоре.
Используйте аудиокабель, входящий в
комплект.
4 AV2(DECODER)
:
Используется для подключения к
видеомагнитофону, видеокамере или другому
аудио/видеооборудованию. Используйте
имеющийся в продаже кабель Scart.
5 AV1(TV)
:
Используется для подключения к разъёму
Scart на вашем телевизоре. Используйте
имеющийся в продаже кабель Scart.
6 Сетевой кабель
:
Используется для подключения к стандартной
розетке сети переменного тока.
7 S-VIDEO OUT разъём
:
Используется для подключения к разъёму
входа S-Video на вашем телевизоре.
Используйте имеющийся в продаже кабель
S-Video.
8 COMPONENT VIDEO OUTPUT разъёмы
:
Подключитесь к опциональному
компонентному видеокабелю через
компонентный видео разъём входа вашего
телевизора.
9 DIGITAL AUDIO OUTPUT (COAXIAL)
разъём
:
Используются для подключения к усилителю с
помощью разъёма цифрового входа декодера
Dolby Digital, декодера DTS или декодера
MPEG. Используйте имеющийся в продаже
коаксиальный кабель.
Примечание
• Не прикасайтесь к внутренним контактам разъёмов на задней панели.
Электростатический разряд может вызвать серьёзные повреждения изделия.
• В данном изделии не предусмотрен РЧ-преобразователь.
IN
OUT
AV2 (DECODER)
AV1 (TV)
L
R
COAXIAL
Y
P
B
/C
B
P
R
/C
R
IN
L
R
COAXIAL
Y
P
B
/C
B
P
R
/C
R
S-VIDEO
OUT
DIGITAL AUDIO OUTPUT
PCM/BITSTREAM
COMPONENT
VIDEO OUTPUT
AV1 (TV)
AV2 (DECODER)
ANALOG
AUDIO OUT
ANTENNA
1
9
7
6
8
4
5
2
3
