Подключение к телевизору
Подключите изделие к телевизору,
предварительно изучив технические
характеристики имеющегося у вас оборудования.
Перед началом установки отключите
телевизор и данное устройство от
сети питания.
Использование разъёма Scart
1
Подключите антенну или кабель к
изделию через разъём ANTENNA
IN.
2
Подключите изделие через разъём
ANTENNA OUT к антенному
разъёму на вашем телевизоре.
Используйте РЧ-кабель, входящий
в комплект.
3
Подключите разъём Scart AV1(TV)
данного изделия к разъёму Scart
на телевизоре. Используйте
имеющийся в продаже кабель
Scart.
Примечание
• If your TV does not have a Scart socket, use the
supplied Scart adaptor or a commercially available
Scart / RCA cable to connect.
• Подключите изделие к телевизору напрямую.
Если A/V (аудио/видео) кабели подключены к
видеомагнитофону, изображение может быть
искажено из-за системы защиты от копирования.
• При изменении “Выход видео” настройки
(“SCART(RGB)”, “Компонент (прогрессивная)”
или “Компонент (чересстрочная)”), подключите к
разъёму Video или к разъёму S-Video на
телевизоре. Если настройка изменена,
например, на “Компонент (прогрессивная)” или
“Компонент (чересстрочная)” при подключении
кабеля Scart к телевизору, возможно искажение
видеосигнала.
Выбор Progressive Scan (625p <525p> или
Interlaced 625i <525i>) воспроизведения
• Если ваш телевизор совместим с прогрессивной
развёрткой (625p <525p>), подключите телевизор
к разъёмам COMPONENT VIDEO OUTPUT
данного изделия и переключите “Выход видео” в
позицию “Компонент (прогрессивная)” в меню
настроек (См. стр. 84). Затем установите на
вашем телевизоре режим прогрессивной
развёртки.
• Если ваш телевизор не совместим с
прогрессивной развёрткой, переключите
настройку “Выход видео” в позицию “Компонент
(чересстрочная)”.
• Используйте имеющийся в продаже адаптор,
если входные разъёмы Video ваших телевизоров
или мониторов относятся к типу BNC.
Использование разъёмов S-VIDEO
OUT или COMPONENT VIDEO
OUTPUT и разъёмов ANALOG
AUDIO OUT
Если в вашем телевизоре предусмотрен разъём
S-Video или компонентный видео разъём входа,
используйте либо кабель S-Video (для
подключения к разъёму S-VIDEO OUT), либо
кабель компонентного видео (для подключения
разъёмов COMPONENT VIDEO OUTPUT) и
аудиокабель (для подключения разъёмов
ANALOG AUDIO OUT).
- Подключение S-Video обеспечивает хорошее
качество изображения.
- Компонентное подключение обеспечивает более
качественное изображение.

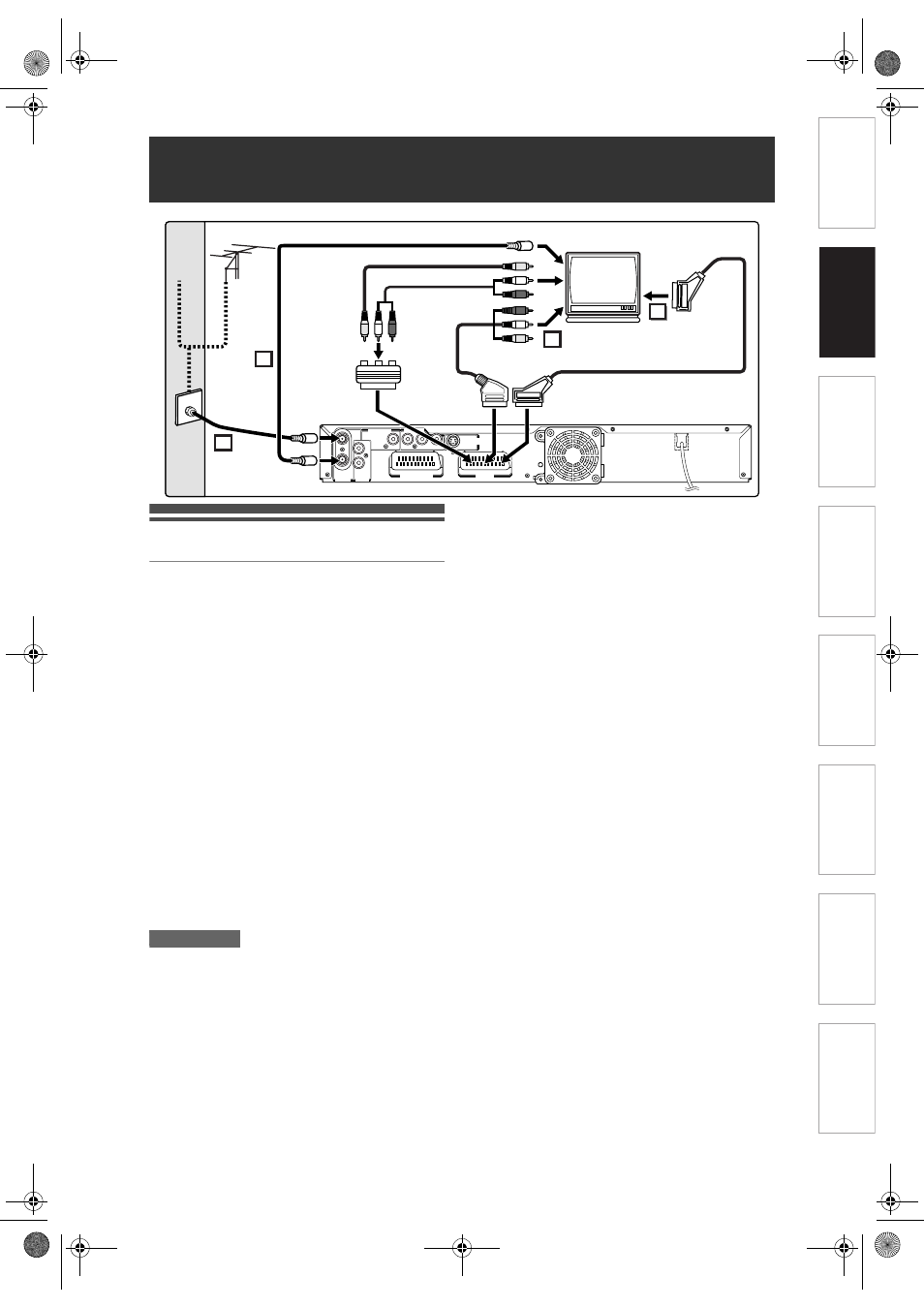

1
Выполните действия, описанные в
шагах 1 и 2, описанные слева.
2
Подключите разъём S-VIDEO OUT
или разъём COMPONENT VIDEO
OUTPUT данного изделия к
разъёмам входа S-Video или к
разъёмам компонентного видео
вашего телевизора. Используйте
имеющийся в продаже кабель
S-Video или компонентный
видеокабель.
