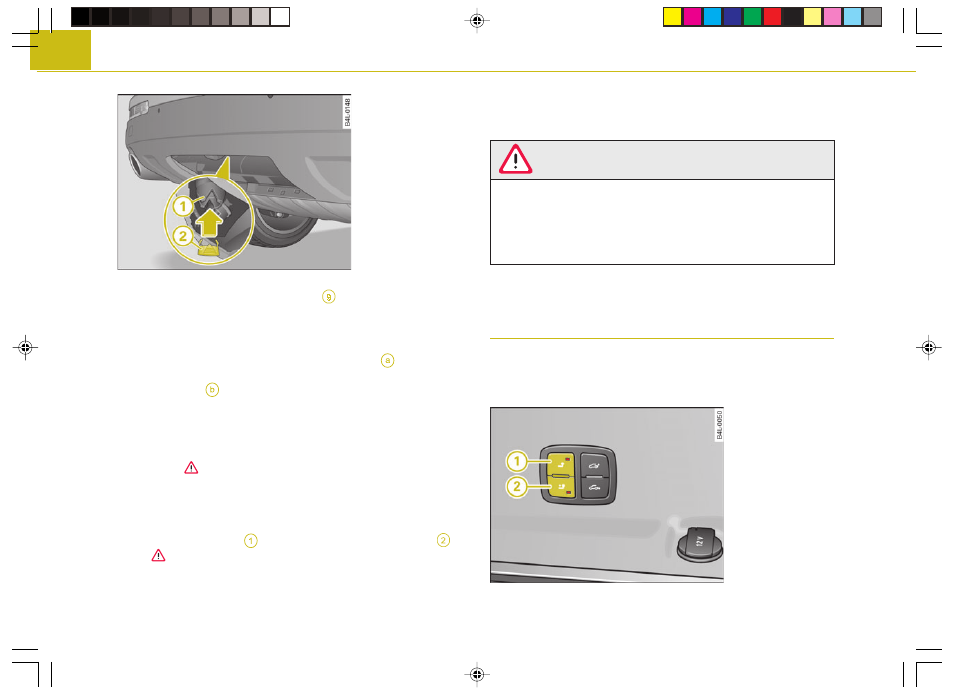

Илл. 307 Задний
бампер: установить
заглушку
−
Снять колпачок и вставить в замок
⇒
стр. 299, илл. 306
маховичка ключ.
−
Отпереть шаровую головку (повернуть ключ вправо).
−
Вытянуть маховичок по направлению стрелки
, а затем по-
вернуть его в вытянутом положении до упора по направле-
нию стрелки
.
−
Крепко удерживать маховичок и извлечь шаровую головку из
крепежной трубы.
−
Отпустить маховичок. Он фиксируется самостоятельно с на-
тягом
⇒
.
−
Надеть на ключ колпачок.
−
Шаровую головку уложить под настилом багажника.
−
В крепежную трубу
⇒
илл. 307 установить заглушку
⇒
.
Эксплуатация прицепа
После демонтажа шаровой головки ключ извлечь невозможно.
Тем самым предотвращается потеря ключа.
ВНИМАНИЕ!
•••••
При разгрузке руки не должны находиться в зоне маховичка -
опасность получения травмы.
•••••
Проверить правильность закрывания заглушкой крепежной
трубы. В противном случае, вследствие загрязнения, существует
вероятность того, что шаровая головка не будет надежно фиксиро-
ваться в крепежной трубе - опасность несчастного случая!
Автомобиль с электрическим тягово-сцепным устройством
Электрическое раскладывание и
складывание шаровой головки
Тягово-сцепное устройство состоит из двухпозицион-
ного выключателя, устройства складывания/расклады-
вания и электроприводной шаровой головки.
Илл. 308 Фрагмент
багажника: двухпози-
ционный выключа-
тель
