ВНИМАНИЕ!
Даже при невыполнении одного из условий существует опасность
несчастного случая и не разрешается эксплуатация тягово-сцепно-
го устройства. В данном случае обратиться на специализированное
предприятие.
Автомобиль со съемным тягово-сцепным устройством
Демонтаж шаровой головки
Автомобиль со съемным тягово-сцепным устройством
Монтаж шаровой головки (четвертый этап)

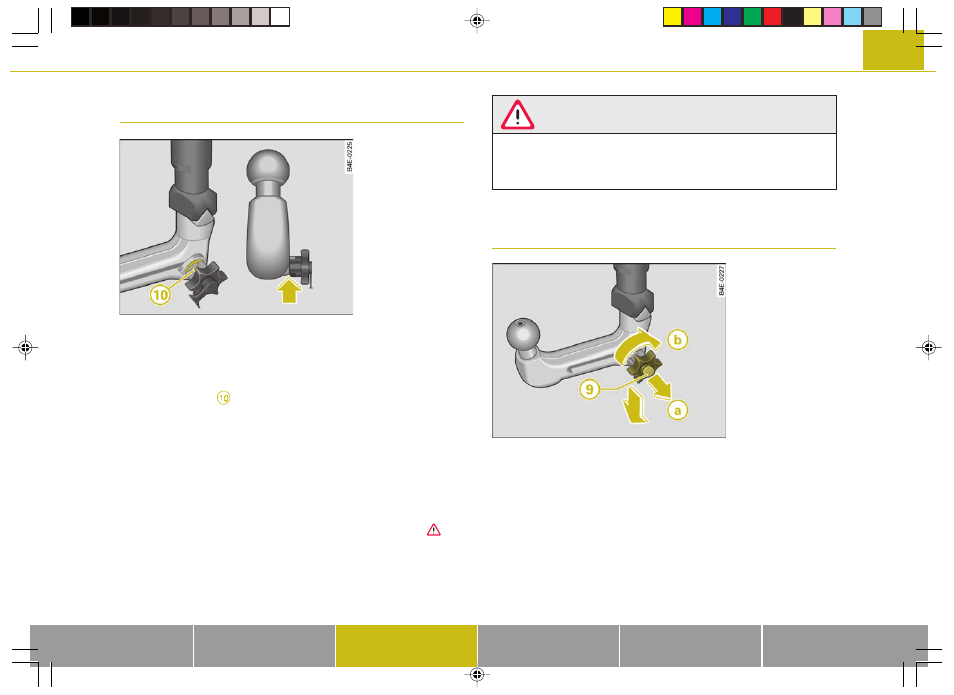

Илл. 305 Съемное
тягово-сцепное
устройство: контроль
надежности крепления
Контроль надежности крепления
Правильность крепления обеспечивается выполнением
следующих условий:
−
Зеленая метка
⇒
илл. 305 маховичка находится в зоне
зеленого поля корпуса шаровой головки.
−
Маховичок прилегает к корпусу шаровой головки. В резуль-
тате между маховичком и корпусом шаровой головки -стрел-
ка- отсутствует зазор.
−
Шаровая головка заперта и ключ извлечен (маховичок не вы-
тягивается).
−
Шаровая головка надежно сидит в крепежной трубе
⇒
(проверить, подвигав ее рукой).
При невыполнении вышеперечисленных условий повторить монтаж.
Илл. 306 Съемное
тягово-сцепное
устройство: демонтаж
шаровой головки
Эксплуатация прицепа
