Installing the belt guard cover, Установка крышки кожуха ременной передачи – Инструкция по эксплуатации Grain Systems PNEG-1916
Страница 42
Раздел 6: Установка Бункера для Влажного Зерна
3.
Вставьте разрезную коническую втулку Q1, 1–1/2'' (38 мм) на приводной вал двигателя и
вбейте её на место при помощи деревянного или другого неметаллического молотка.
4.
Установите три болта во втулку. При необходимости, очистите поверхность приводного вала
тканевой салфеткой.
5.
Вставьте шпонку в паз и наденьте шкив на приводной вал двигателя.
6. Закрепите приводной шкив установочным винтом.
7.
Протяните два ремня Bх97 от приводного шкива двигателя к шкиву 16 дюймов (40.64 см).
8. Проверьте выравнивание ремней и шкивов и убедитесь, что они выровнены правильно.
9.
Для натяжения ремней, поверните талреп на анкерной скобе монтажного кронштейна.
10.
Отрегулируйте расстояние между кожухом ременной передачи, так чтобы не было контакта с
движущимися частями, и затяните регулировочный крепёж.

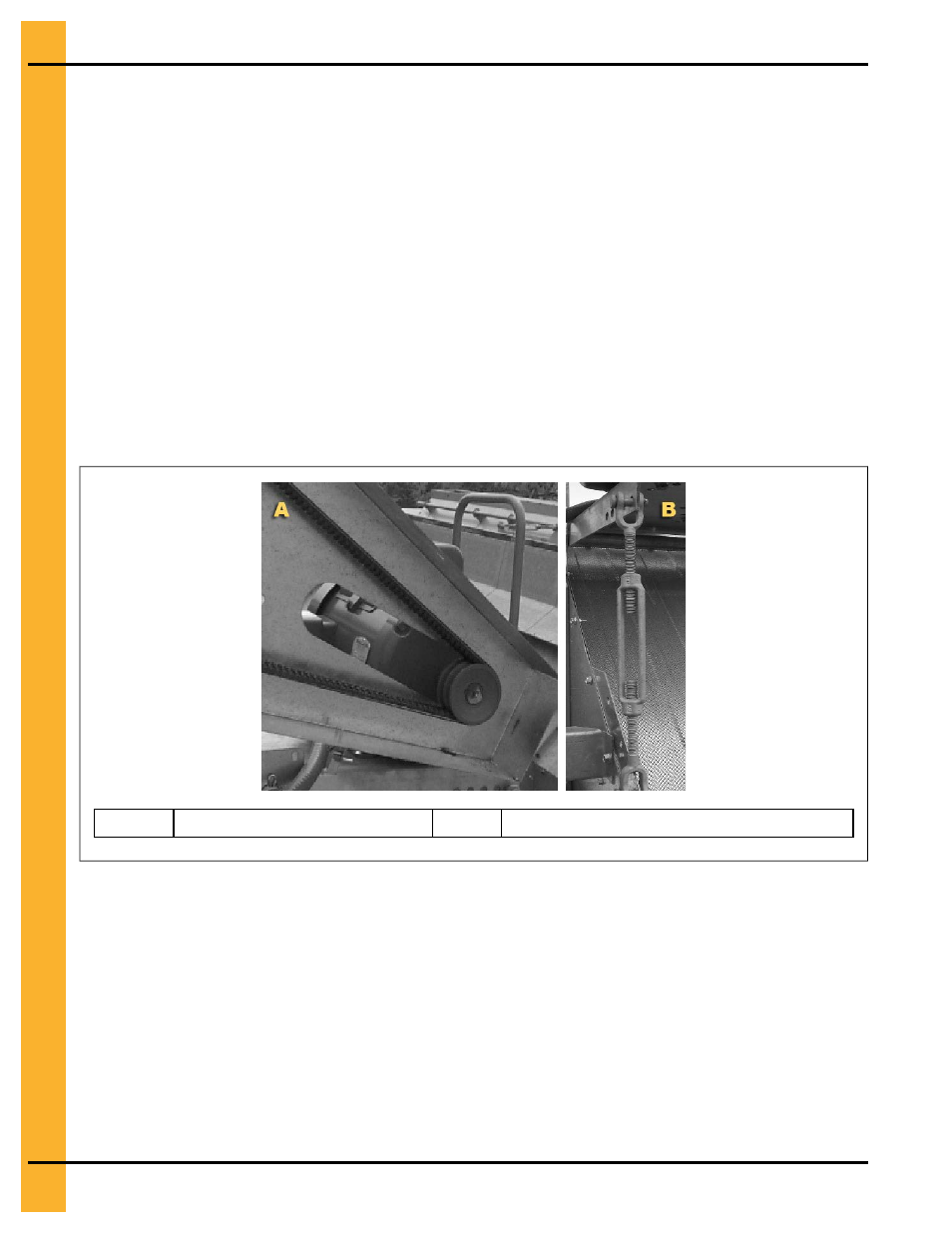

Рисунок 6-7 Шкив двигателя загрузочного шнека и талреп регулировки двигателя
A
Шкив двигателя
B
Талреп регулировки двигателя
Установка Крышки Кожуха Ременной Передачи
Для легкости обслуживания приводных шкивов и ремней, вы должны установить крышку кожуха
ременной передачи на специальные защёлки.
1.
Вставьте язычки на крышке кожуха в пазы на корпусе кожуха ременной передачи.
2.
Используйте защёлки, одну вверху и две внизу (см.
3. Закрепите на место боковую стенку бункера влажного зерна, которая была оставлена открытой для
доступа к ременной передаче.
