Установка Опорного Кронштейна для Лестницы к Раме Зерносушилки
Нижняя лестница используется для доступа к торцу зерносушилки с противоположной стороны от
контрольной панели.
1.
Совместите отверстия опорного кронштейна (A) с центральным рядом отверстий на балке рамы.
2.
Закрепите кронштейн (A) к балке рамы при помощи фланцевых болтов (B) и гаек (C).

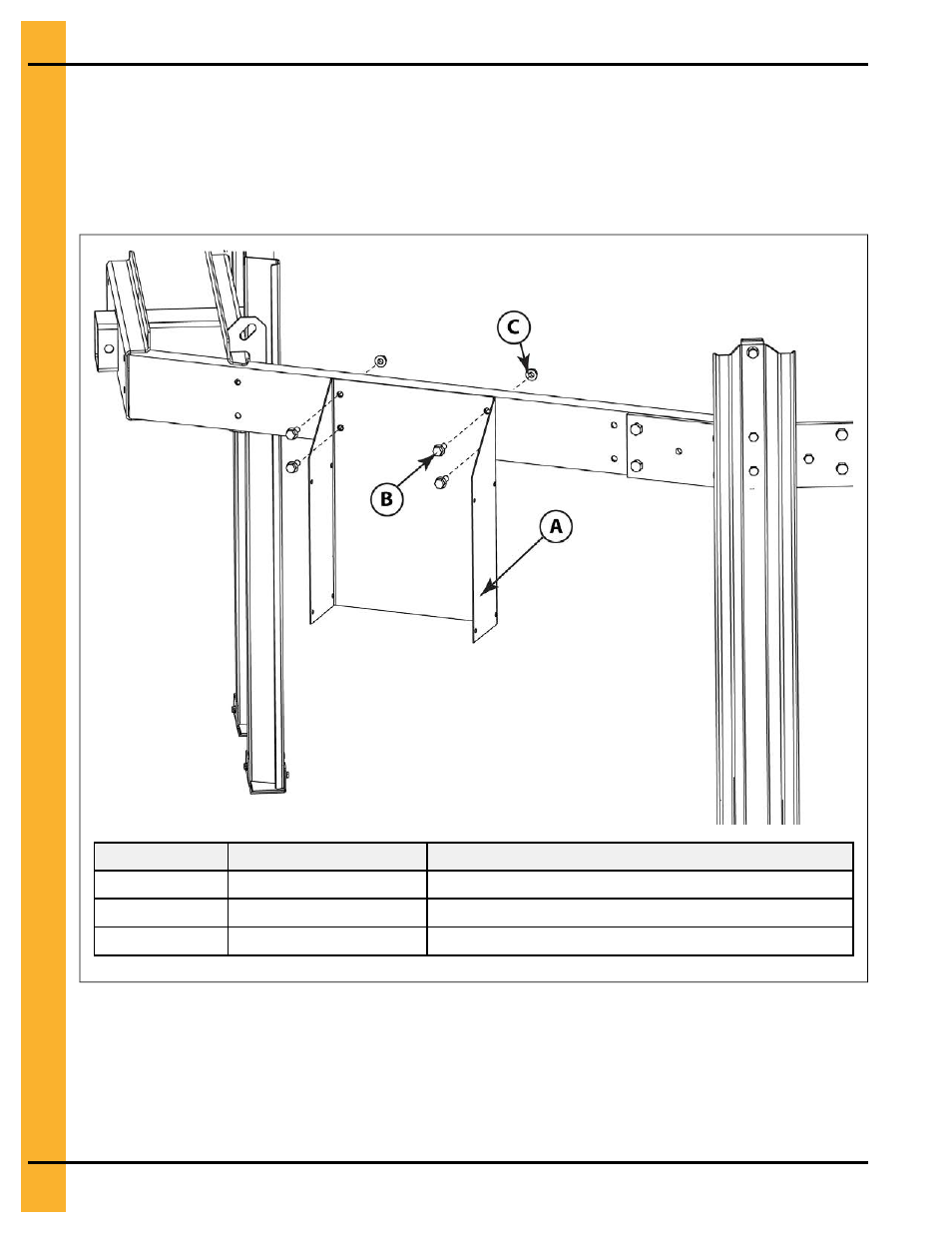

Рисунок 4-1 Установка опорного кронштейна для нижней лестницы к раме зерносушилки
Обозн.
Артикул
Название
A
D01–2755
Опорный кронштейн нижней лестницы
B
S-9062
Болт фланцевый 1/2'' x 1 1/4'' (13 х 32 мм) оцинков.
C
S-8506
Гайка фланцевая 1/2'' (13 мм) оцинкованная
28
Pneg-1916
RU Модульные Передвижные Зерносушилки
