Страница 22

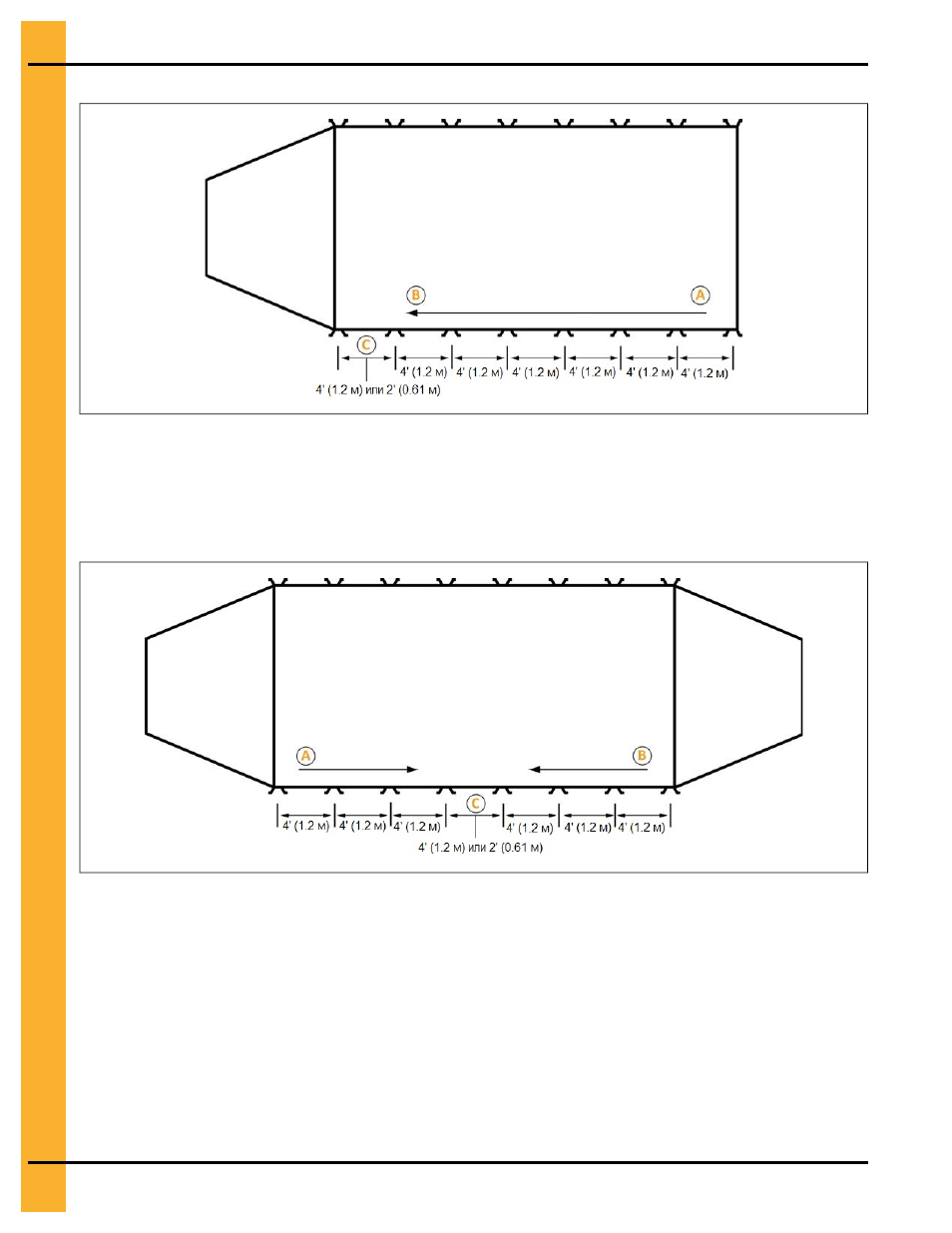

Рисунок 3-2 Расстояние между опорами для стандартных зерносушилок
Расстояние между Опорами для Зерносушилок X-Stream
Начинайте установку с передней и задней части зерносушилки (A и B), ставьте опорные ноги на
расстоянии 4' (1.22 м) и продвигайтесь к центру. Расстояние между центральными опорами (C) может
быть 2' (0.61 м) или 4' (1.22 м), в зависимости от длины зерносушилки.
Рисунок 3-3 Расстояние между опорами для зерносушилок X-Stream
Примечание: Количество опор зависит от длины зерносушилки.
Установка Переднего и Заднего Анкерных Кронштейнов
Для обеспечения стабильности сушилки, необходимо установить передние и задние анкерные
кронштейны к нижнему краю опор, которые, в свою очередь, закрепят сушилку к бетонному основанию.
1.
Используйте фланцевый болт (C) и фланцевую гайку (D) для закрепления заднего анкерного
кронштейна (A) к нижнему краю опоры (E).
2.
Установите передний анкерный кронштейн (B) ниже заднего анкерного кронштейна (A), и при
помощи двух фланцевых болтов (C) и фланцевых гаек (D) закрепите её к передней части опоры (E).
3.
Закрепите опоры (E) к бетонному основанию при помощи анкерных болтов (не входят в поставку).
22
