Раздел 2: Рекомендации по Установке

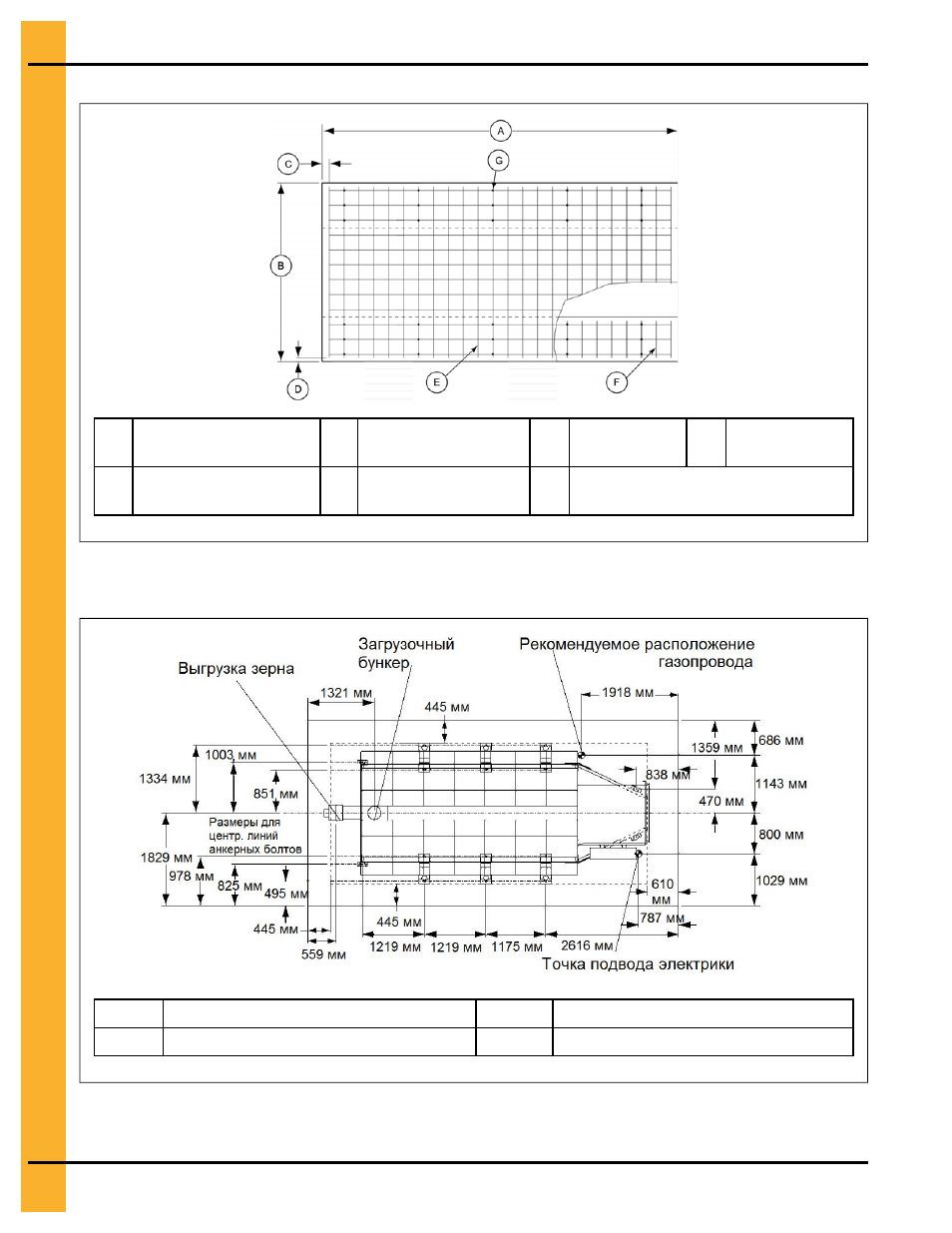

Рисунок 2-4 Рекомендуемое расположение внешнего оборудования
A
Длина фундамента
(
+152 мм для X-stream)
B
12
футов (3.66 м)
C
152 мм с
обоих концов
D
0–
76 мм с
обеих сторон
E
Армирование 30 х
30 см
F
Армирование в
опоре 30 х 30 см
G
Вертикальные армирующие стержни
1.5 м в центре вокруг опоры
Размеры Стандартной Модульной Зерносушилки
Рисунок 2-5 Пример расположения зерносушилки
A
Рекоменд. место выгрузки зерна
B
Расположение загрузочного бункера
C
Рекоменд. расположение газопровода
D
Рекоменд. расположение электрики
14
Pneg-1916
RU Модульные Передвижные Зерносушилки
