Установка Боковых Кронштейнов Лестницы к Опорным
Кронштейнам
Боковые кронштейны лестницы обеспечивают лёгкую регулировку и надёжное крепление
лестницы к зерносушилке.
1.
Установите боковые кронштейны лестницы (A) к нижнему опорному кронштейну (D), при
помощи болтов с квадратным подголовком (B) и фланцевых гаек (C).
2.
Установите боковые кронштейны лестницы (A) к верхним опорным кронштейнам (E), при
помощи болтов с квадратным подголовком (B) и фланцевых гаек (C).
3.
Установите заднюю лестницу к боковым кронштейнам (см.
Боковые Кронштейны, стр. 30
).
4.
Установите заглушки на лестницу (см.
Установка Защитных Заглушек на Лестницу, стр. 30
).

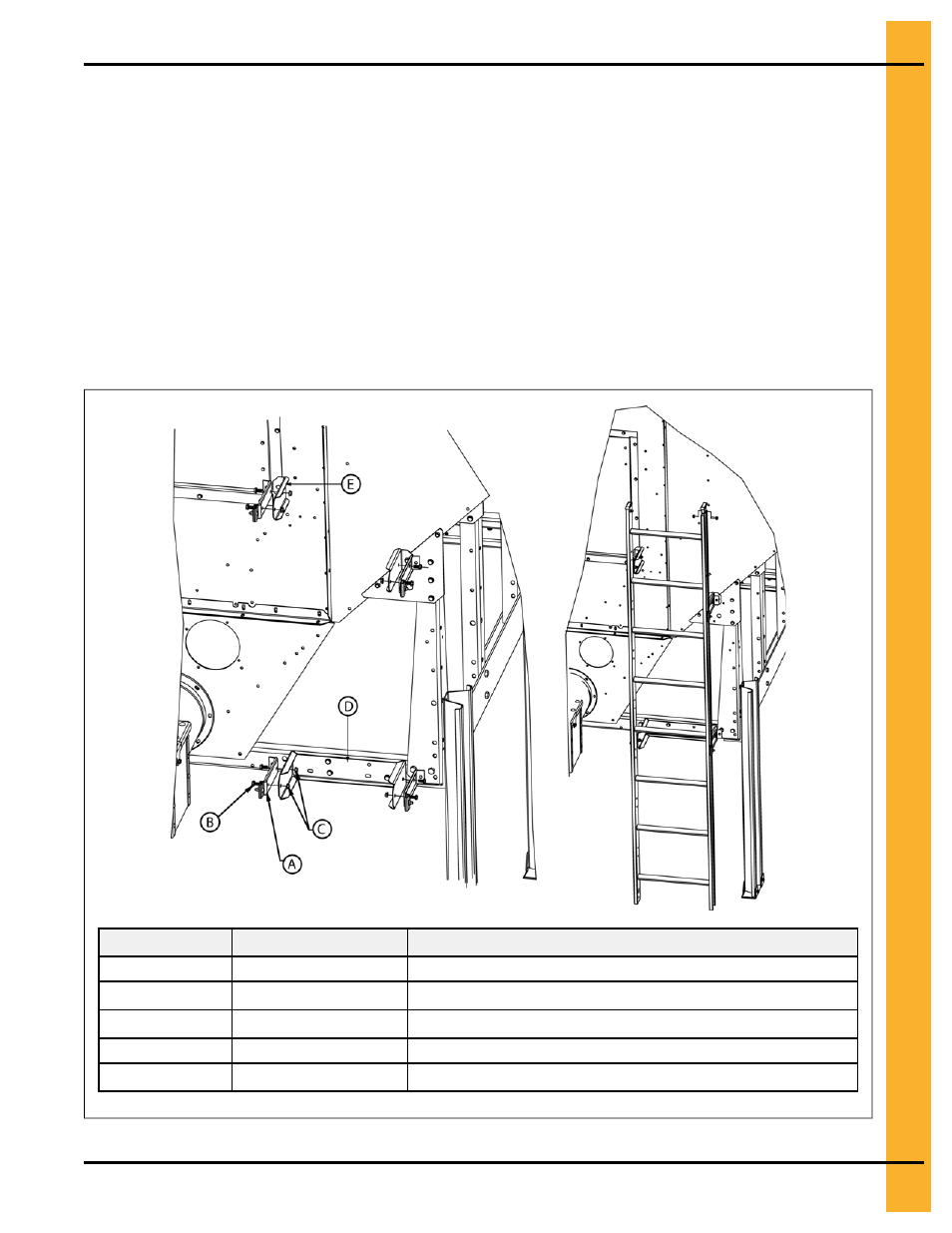

Рисунок 5-2 Установка боковых кронштейнов задней лестницы к опорным кронштейнам
Обозн.
Артикул
Название
A
LDR-4341
Боковой кронштейн лестницы
B
S-3550
Болт с квадр. подголовком 5/16'' х 1'' (8 х 25 мм)
C
S-3611
Гайка фланцевая 5/16'' (8 мм)
D
D01–2692
Нижний опорный кронштейн для лестницы
E
D01–2691
Верхний опорный кронштейн для лестницы
