Установка Лестницы на Боковые Кронштейны
Боковые кронштейны предназначены для опоры лестницы по её вертикальной длине и
закрепления лестницы к оборудованию.
1.
Просуньте болт с квадратным подголовком (C) через клиновидную пластину (B).
2.
Установите клиновидную пластину с болтом (B) под край лестницы (E).
3.
Установите боковой кронштейн (A) на болт (C) и закрепите на место при помощи фланцевой
гайки (D). Пока не затягивайте гайку (D), чтобы можно было отрегулировать лестницу.
4.
Установите все боковые кронштейны (A) и отрегулируйте лестницу ровно по вертикали.
5.
Теперь затяните до конца болты (C) и фланцевые гайки (D).

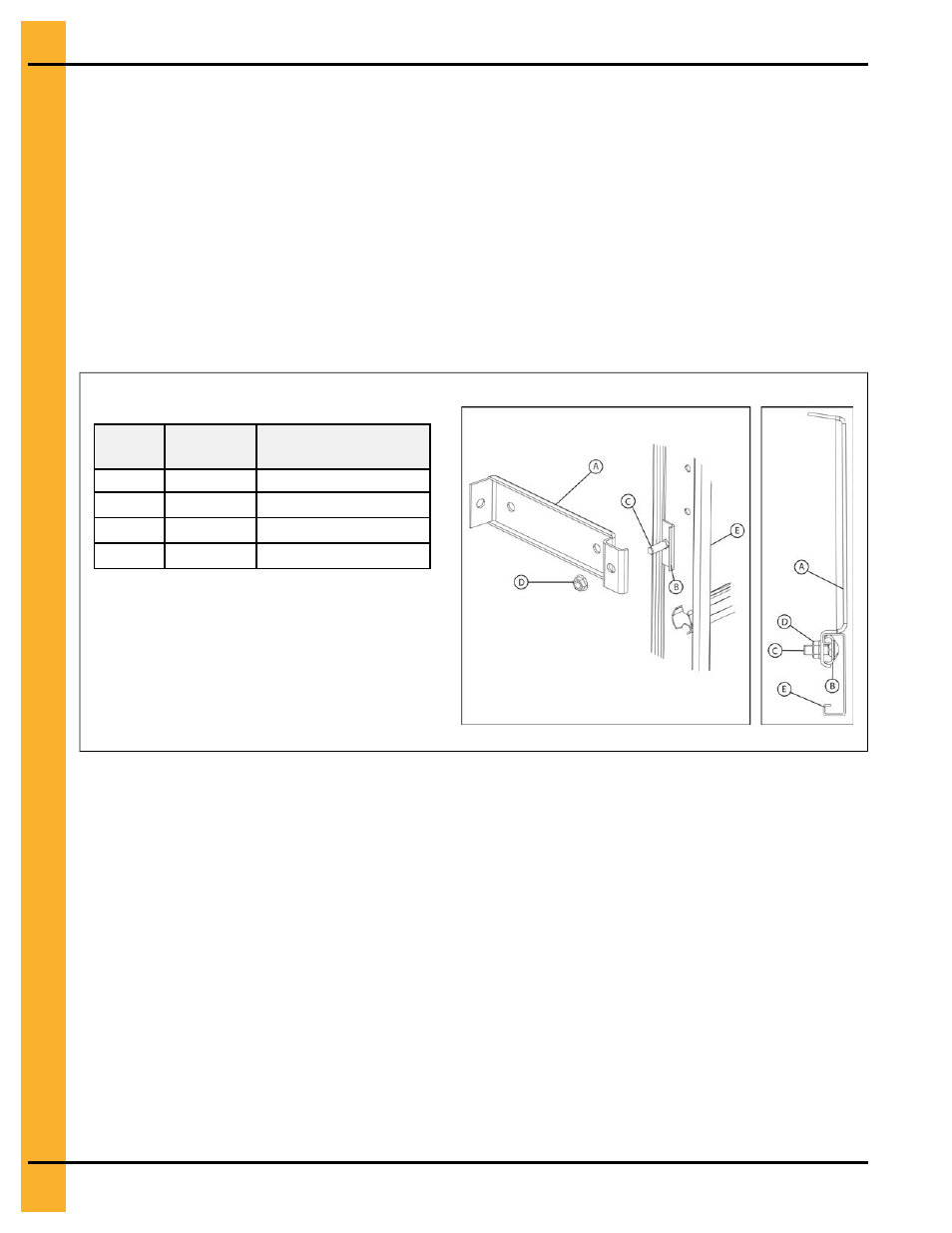

Рисунок 4-3 Деталировка установки бокового кронштейна
Обозн. Артикул
Название
A
LDR-4314
Боковой кронштейн
B
LDR-4198
Клиновидная пластина
C
S-3550
Болт 5/16'' x 1'' (8 х 25 мм)
D
S-3611
Гайка фланцевая 5/16'' (8 мм)
Установка Защитных Заглушек на Лестницу
Концевые заглушки помогает защитить ваши руки от острых краёв на конце лестницы.
1.
Установите концевые защитные заглушки (A) на правый и левый края лестницы, для этого
защёлкните их в верхние пазы лестницы.
2.
Закрепите заглушку (A) при помощи фланцевого болта (B) и фланцевой гайки (C).
